90V耐压15W开关降压型LED车灯恒流驱动器OC5038
90V耐压15W车灯驱动芯片OC5038概述
OC5038是一款内置 90V 功率 MOS 高效率、高精度的开关降压型大功率LED恒流驱动芯片。OC5038采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容 进行调节，工作频率可根据用户要求而改 变。OC5038通过调节外置的电流采样 电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在DIM端加PWM信号，可以进行LED灯调光。DIM端同时支持线性调光。 OC5038内部还集成了 VDD 稳压管以及过温保护电路等，减少外围元件并提 高系统可靠性。OC5038采用 ESOP8 封装。散热片内置接 SW 脚。
90V耐压15W车灯驱动芯片OC5038特点
◆内置 90V MOS
◆宽输入电压范围：3.1V~80V
◆高效率：可高达 93%
◆支持 PWM 调光和线性调光
◆最大工作频率：1MHz
◆CS 电压：250mV
◆芯片供电欠压保护：2.6V
◆关断时间可调
◆智能过温保护
◆内置 VDD 稳压管
90V耐压15W车灯驱动芯片OC5038应用领域
◆自行车灯、电动车灯、摩托车灯
◆强光手电
◆LED射灯
◆大功率LED照明
◆LED背光

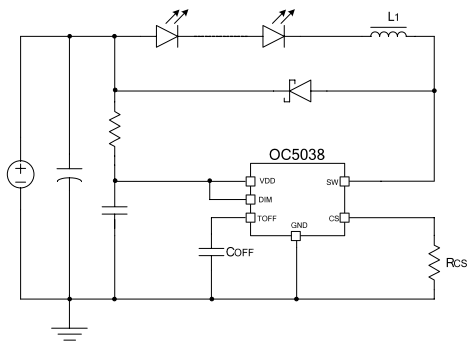

90V耐压15W车灯驱动芯片OC5038典型应用电路图

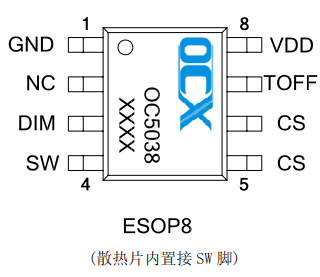

90V耐压15W车灯驱动芯片OC5038封装及管脚分配
90V耐压15W车灯驱动芯片OC5038管脚描述
管脚号
| 管脚名
| 描述
|
| 1 | GND
| 接地
|
| 2 | NC
| 悬空不接
|
| 3 | DIM
| 调光脚，支持 PWM 调光及线性调光。DIM 接地则关 断输出；DIM 电压高过3.1V 则电流100%输出。
|
| 4 | SW
| 开关脚，接内置 MOS 管漏极。
|
| 5、6 | CS
| 电感峰值电流检测脚
|
7
| TOFF
| 关断时间设置
|
| 8 | VDD
| 芯片电源
|
90V耐压15W车灯驱动芯片OC5038工作原理
OC5038采用峰值电流检测和固定关断时间的控制方式。电路工作在开关管导通和关断两种状态。参见典型应用电路图，当MOS开关管处于导通状态时，输入电压VIN通过LED 灯、电感L1、MOS开关管、电流检测电阻RCS对电感充电，流过电感的电流随充电时间逐渐增 大，当电流检测电阻RCS上的电压降达到电流检测阈值电压VCS_TH时，控制电路关断MOS开关 管。当MOS开关管处于关断状态时，电感通过由LED灯、续流二极管以及电感自身组成的环 路对电感储能放电。MOS开关管在关断一个固定的时间TOFF后，重新回到导通状态，并重复 以上导通与关断过程。
90V耐压15W车灯驱动芯片OC5038的TOFF设置
固定关断时间可由连接到TOFF引脚端的电容COFF 设定：
TOFF =0.51∗150KΩ∗(COFF +8pF) +TD
其中TD=61ns。
如果不外接COFF，内部将关断时间设定为650ns。
90V耐压15W车灯驱动芯片OC5038的输出电流设置
LED输出电流由电流采样RCS以及TOFF等参数设定：
其中VLED是LED的正向导通压降，L1 是电感值。
90V耐压15W车灯驱动芯片OC5038的外围器件电感取值
为保证系统的输出恒流特性，电感电流应工作在连续模式，要求的最小电感取值为： L1 >4VLED ∗TOFF ∗RCS
90V耐压15W车灯驱动芯片OC5038的系统工作频率
系统工作频率FS由下式确定：
90V耐压15W车灯驱动芯片OC5038的DIM调光脚
OC5038可通过DIM脚进行调光。DIM脚支持PWM调光及线性调光。当DIM脚接地，芯 片关断LED输出；当DIM脚电压高过 3.1V，LED输出100%电流。DIM脚线性调光范围在1.1-3.1V。当不需要调光功能时，DIM脚应接高电平，DIM脚不允许悬空。在采用线性调光时， DIM脚对地应接一个小电容（例如10nF以上电容）。
90V耐压15W车灯驱动芯片OC5038的芯片PCB布局考虑
电流检测电阻RCS到芯片CS引脚以及GND引脚的连线需尽量粗而短，以减小连线寄生电 阻对输出电流精度的影响。
90V耐压15W车灯驱动芯片OC5038过温保护
当芯片温度过高时，系统会限制输入电流峰值，典型情况下当芯片内部温度超过140 度以 上时，过温调节开始起作用：随温度升高输入峰值电流逐渐减小，从而限制输入功率，增强系 统可靠性。
