DW8520介紹

DW8520是替代HV9910新產品,這款產品效率高,穩定可靠的高亮度LED燈驅動IC,內置高精度比較器,恒流驅動等電路,特別適合大功率,多個高亮度LED燈串恒流驅動.
DW8520是壹個降壓轉換器拓撲結構LED驅動IC，它包括壹個9V~16V線性穩壓器，它允許它工作在很寬的輸入電壓範圍而不需要外部低壓電源。DW8520包括PWM調光輸入，該PWM調光輸入可以接受占空比為0-100％且頻率高達幾千赫的外部控制信號。 DW8520采用增強散熱的8引腳SOIC封裝

DW8520特性：
-  拓撲結構: 開關降壓恒流驅動器（外置MOS)
-  應用輸入電壓 : 9V ~ 450V

- IC內置9.5V穩壓器
-  效率: 高達 90%以上
-  電流控制 : 模擬調光和PWM調光
-  靜態電流 : 典型1mA
-  開關頻率: 恒定頻率或恒定關斷時間操作

DW8520典型電路原理圖


DW8520 項目對比

DW8520 & SQ9910 項目電氣參數測試數據

DW8520測試數據

SQ9910測試數據

DW8520與SQ9910效率對比示意

由上圖可知，DW8520方案較SQ9910方案效率整體要高，在12V輸入條件下分析為SQ9910方案未能正常工作所致，24V輸入時，分析為DW8520驅動電壓比現SQ9910方案高（DW8520采用10V驅動，SQ9910現采用7.5V控制），針對所測數據顯示，使用DW8520解決方案，可采用MOS範圍更寬，適當減少MOS管成本。

DW8520與SQ9910輸出電流對比示意

由上圖可知，受工作狀態影響，SQ9910方案，在現有應用中輸出電流穩定度十分不理想，DW8520能夠很好的解決其問題

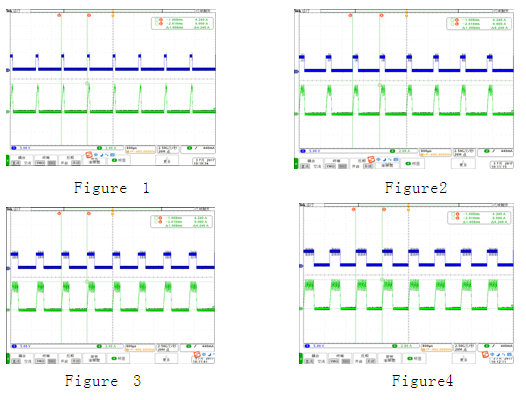

SQ9910工作波形示意

上圖可知，當12V輸入狀態，滿載輸出，整體工作在異常狀態，具體分析為整體頻率設置不當，導致能量供給過大，供電端未能持續穩定供給MOS驅動能量，拉低VCC端電壓，觸發欠壓措施所致
