ZA8522汽車級照明高亮度降壓LED驅動器IC,具有高端電流檢測，可快速響應脈動電流和5000:1調光範圍
訂購信息
產品型號
| 打印名稱
| 封裝方式
| 包裝類型
|
DW8522-T
| DW8522 | 6 TDFN
| 2500只每卷
|
DW8522-S
| DW8522
| 8 SOIC
| 2500只每卷
|
DW8522描述
DW8522是降壓恒流高亮度LED (HB LED)驅動器，為汽車內部/外部照明、建築和環境照明、LED燈泡如MR16和其他LED照明應用提供具有成本效益的解決方案。
DW8522工作於4.5V至40V輸入電壓範圍，並且有壹個5V/10mA片上穩壓器。輸出電流由高邊電流檢測電阻調節，內建溫度保護電路，如果PKG溫度較高時，輸出量會減少。專用PWM輸入或模擬調光輸入(DIM)可實現寬範圍的脈沖式亮度調節。
DW8522非常適合需要寬輸入電壓範圍的應用。高邊電流檢測和內置電流設置電路可使外部元件的數量最少，並可提供±2.5%精度的LED電流。在負載切換和PWM亮度調節過程中，滯回控制算法保證了優異的輸入電源抑制和快速響應。DW8522開關頻率達到2MHz，可使用較小尺寸的電感達到電感紋波電流的10%特性。
DW8522可工作於-40°C至+125°C汽車級溫度範圍，可提供(3mm x 3mm x 0.75mm)6引腳TDFN封裝和(4.9mm*6.0mm*1.52mm)SOIC-8封裝。
DW8522特性：
●4.5V至40V寬輸入電壓範圍
●高邊電流檢測
●專用亮度調節控制輸入(單針ON/OFF,PWM調光，模擬調光）
●20kHz最高亮度調節頻率
●熱降額功能：過溫保護降額30%
●滯回控制：無需補償
●開關頻率可達到2MHz，可使用小尺寸電感
●LED電流精度：±2.5%
●可調恒定LED電流
●輸出功率超過25W
●5V，10mA片上穩壓器
●-40°C至+125°C工作溫度範圍
DW8522應用：

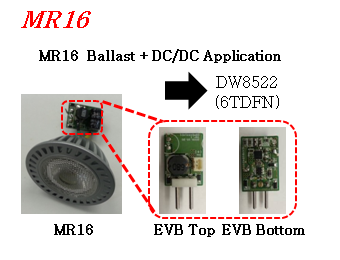

●MR16照明
●建築、工業及環境LED照明
●離線LED燈和夾具
●RGB背光LED驅動
●LED廣告招牌與戶外裝飾照明
●LED路燈/LED隧道燈
●LED汽車燈
●平板燈LED照明
●指示燈和緊急事件燈
●LED舞臺燈
●直流/直流或交流/直流恒流LED驅動電源

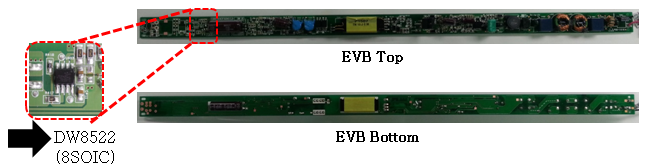

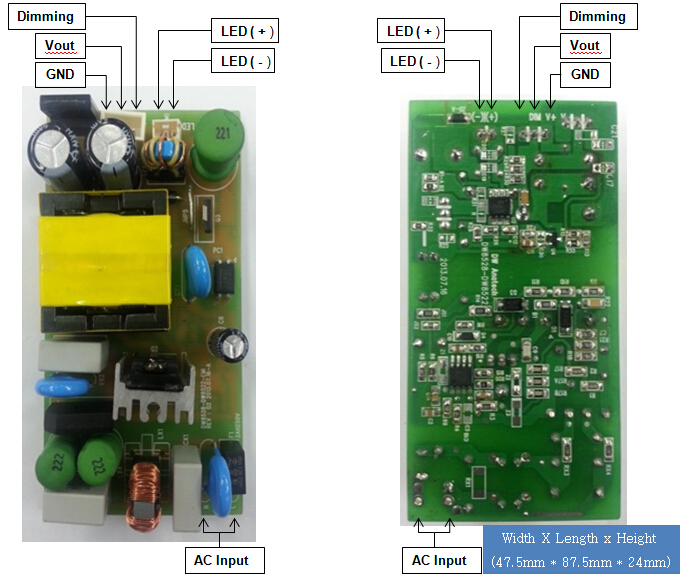

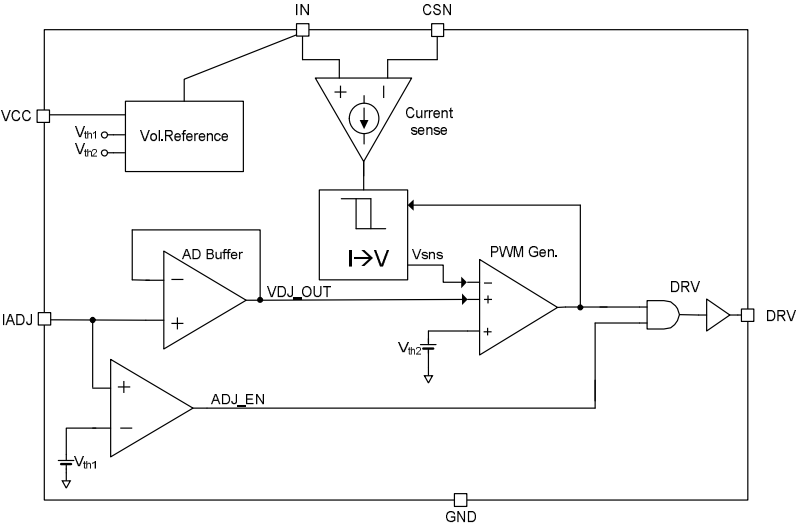

DW8522內部電路框架圖：
DW8522腳位引腳圖：
DW8522 訂購信息
Device
| Marking | Package | Operating Temp. |
| DW8522-T | DW8522 | 6 TDFN | -40~125°C |
| DW8522-S | DW8522 | 8 SOIC | -40~125°C |
DW8522典型應用電路圖：
DW8522完全兼容美信MAXIM的產品MAX18620
| 型號 | DW8522
| MAX16820 | 不同的參數對比 |
| 品牌 | DongWoon Anatech | MAXIM |
|
| 工作電壓 | 4.5V~40V | 4.5V~28V | Up to 40V |
| 拓撲結構 | Hysteretic buck | Hysteretic buck | Same |
| 封裝形式 | 6 TDFN,(3*3*0.75) | 6 TDFN,(3*3*0.8) | Same |
| 調光方式Dimming | PWM & Analog(0.~2.5) | Only PWM | PWM調光和模擬調光 |
| 精度 | 2.5% | 5% | 高精度 |
