JIEJIE MICROELECTRONICS 一級代理 單向可控硅 JR0805K-TR
- 型號：
- JR0805K-TR
- 批號：
- JR0805K-TR, 单向可控硅, TO-252贴片SCR, 8A可控硅, 门极带阻, 捷捷微, 一级代理
- 描述：
- JR0805K-TR是捷捷微（JIEJIE）600V/8A靈敏型單向可控硅，內置門極電阻（10~80kΩ），IGT≤200μA，TO-252(DPAK)封裝，適用於直髮器、點火器、負離子發生器等小家電。廣晟微現貨供應，支持樣品申請與全套技術支持。
- 庫存：
- 2500 只
JR0805K-TR 8A門極帶阻單向可控硅 TO-252貼片SCR
關鍵詞：JR0805K-TR、JR0805K、8A單向可控硅、TO-252貼片可控硅、門極內置電阻SCR、600V靈敏觸發可控硅、直髮器點火器專用晶閘管、捷捷微可控硅、貼片SCR代料
產品核心參數摘要：JR0805K-TR是專為小家電交流功率控制設計的TO-252貼片門極帶阻靈敏型單向可控硅，耐壓600V，內部G-K集成10~80kΩ內置電阻，外圍無需額外下拉電阻，MCU微弱IO信號即可觸發。內置玻璃鈍化芯片工藝，10ms浪湧峯值電流80A，最大通態有效值電流8A，通態壓降低至1.55V，內置抗高壓誤觸發電路，dV/dt最高可達250V/μs。-40℃~125℃寬温穩定運行，開通時間僅2μs，RoHS環保合規，TO-252(DPAK)貼片封裝，適配直髮器、負離子發生器、燃氣點火器、小型加熱設備，滿足IEC61000-4-5浪湧測試標準，SMT編帶版本JR0805K-TR適合自動化批量生產。
產品簡介
JR0805K-TR是江蘇捷捷微電子推出的TO-252(DPAK)封裝門極帶阻靈敏型單向可控硅（SCR），器件內部門極G與陰極K集成10~80kΩ並聯電阻RGK，無需外部搭配下拉電阻，簡化外圍電路設計，產品符合RoHS環保標準，通態有效值電流8A、斷態耐壓600V，最大門極觸發電流≤200μA，適配直髮器、負離子發生器、點火器等小家電交流開關控制場景，廣晟微半導體現貨批量供應，提供樣品測試、全套方案技術支持。
JR0805K為管裝版本，JR0805K-TR為13寸編帶卷盤包裝，適合SMT自動化貼片量產，是小家電功率控制電路主流貼片可控硅器件。
JR0805K-TR核心產品優勢
1、內置G-K並聯電阻RGK=10~80kΩ，省去外部下拉電阻，簡化PCB外圍電路，降低物料成本；
2、高靈敏門極設計，IGT≤200μA，微弱信號即可觸發導通，適配MCU低壓控制驅動；
3、600V高阻斷耐壓，浪湧通態電流80A（10ms脈衝），抗衝擊、抗浪湧能力強；
4、高低温穩定工作區間-40℃~125℃，外接≤1kΩ電阻可穩定125℃高温運行，無外置電阻最高110℃；
5、高dV/dt抗干擾性能，RGK=220Ω時dV/dt可達250V/μs，避免電壓波動誤觸發；
6、TO-252貼片封裝，散熱性能優異，適配自動化SMT貼片，編帶/管裝兩種供貨規格；
7、開通時間僅2μs，開關響應速度快，通態壓降低至1.55V以內，功耗損耗小；
8、原廠捷捷微原裝正品，廣晟微常備現貨，交期穩定，支持樣品免費申領、批量配套；
完整電氣參數表
1 、核心額定參數
| 參數名稱 | 符號 | 參數值 | 單位 |
| 通態有效值電流 | IT(RMS) | 8 | A |
| 斷態/反向重複峯值電壓 | VDRM/VRRM | 600 | V |
| 最大門極觸發電流 | IGT | ≤200 | μA |
2、 極限最大額定值
| 參數名稱 | 符號 | 數值 | 單位 | 備註 |
| 存儲結温範圍 | Tstg | -40~150 | ℃ | |
| 工作結温 | Tj | -40~125 | ℃ | G-K外接≤1kΩ電阻 |
| 通態平均電流（Tc≤76℃） | IT(AV) | 5 | A | |
| 10ms浪湧峯值電流 | ITSM | 80 | A | Tj=25℃ |
| 熔斷I²t值 | I²t | 32 | A²·s | tp=10ms |
| 通態電流臨界上升率 | dI/dt | 50 | A/μs | Tj=125℃ |
| 峯值門極功耗 | PGM | 5 | W | |
| 非重複斷態脈衝電壓 | Vpp | 0.5 | kV |
3、 電氣特性（Tj=25℃）
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 |
| 門極觸發電流IGT | - | - | 200 | μA | VD=12V,RL=33Ω |
| 門極觸發電壓VGT | - | - | 0.8 | V | |
| 擎住電流IL | - | - | 6 | mA | IG=1.2×IGT |
| 維持電流IH | - | - | 5 | mA | IT=0.1A |
| 開通時間ton | - | 2 | - | μs | Tj=25℃ |
| 關斷時間toff | - | 50 | - | μs |
4、 熱阻參數
| 參數名稱 | 符號 | 數值 | 單位 |
| 結到外殼熱阻 | Rth(j-c) | 4.5 | ℃/W |
| 結到環境熱阻 | Rth(j-a) | 120 | ℃/W |
引腳定義、內部電路與封裝尺寸

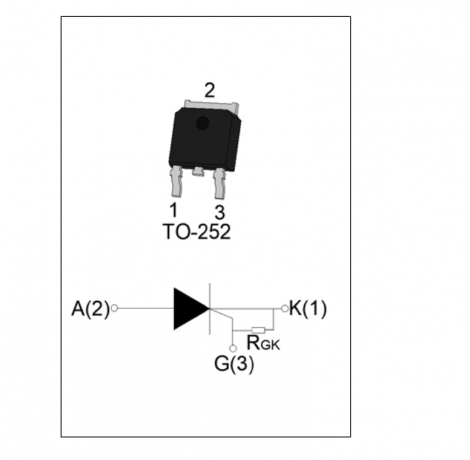

5、 TO-252引腳定義
TO-252封裝三腳引腳排布：1腳陰極K、2腳陽極A、3腳門極G；器件內部G、K之間並聯10~80kΩ電阻RGK，無需外部下拉電阻。
6、 內部電路框架説明
採用四層PNPN可控硅基礎結構，門極與陰極並聯內置分壓電阻，抑制靜電與電壓波動造成的誤觸發；玻璃鈍化芯片工藝，漏電電流低，高温穩定性強。
7、TO-252封裝尺寸（毫米）
| 尺寸標號 | 最小值(mm) | 典型值(mm) | 最大值(mm) |
| A | 2.10 | - | 2.50 |
| A1 | 0.80 | - | 1.20 |
| B2 | 5.18 | - | 5.48 |
| D | 5.90 | - | 6.30 |
| E | 6.40 | - | 6.80 |
| G | 4.47 | - | 4.67 |
| H | 9.50 | - | 10.70 |
| L | 1.09 | - | 1.21 |
配套PCB焊盤尺寸：TO-252標準焊盤，散熱焊盤寬度6.7mm，引腳間距4.572mm，兼容通用DPAK貼片封裝庫。
典型應用電路與使用方法
典型應用電路説明
交流阻性負載標準電路：交流市電輸入，陽極接負載（加熱絲、點火線圈），陰極接交流零線，MCU IO口串聯限流電阻接入門極，依靠內置RGK電阻完成下拉，省去外部對地電阻；感性負載需並聯RC吸收回路，抑制反向電壓衝擊，滿足IEC61000-4-5浪湧測試標準。
產品使用方法
1、貼片焊接：採用無鉛迴流焊，峯值温度≤260℃，液相保温60~150s，升温速率≤3℃/s；
2、驅動設計：MCU直接驅動門極，輸出電流≥1mA即可穩定觸發，無需大功率驅動芯片；
3、散熱設計：PCB鋪銅35μm以上，加大TO-252散熱焊盤面積，殼温控制76℃以內可滿負荷輸出8A電流；
4、抗干擾設計：感性負載增加13μH電感+6ΩRC吸收，提升高壓浪湧耐受能力；
產品應用場景
1、美容小家電：直髮器、捲髮棒、電熱梳温控功率開關；
2、負離子設備：負離子發生器高壓放電控制；
3、點火類產品：燃氣點火器、脈衝點火開關；
4、小型加熱設備：電熱杯、恆温加熱器交流調壓；
5、交流小型電機調速、燈具調光、繼電器驅動電路；
訂貨包裝信息
| 型號 | 包裝形式 | 單份包裝數量 | 整箱出貨量 |
| JR0805K | 塑料管裝 | 80支/管，4000支/內盒 | 20000支/紙箱 |
| JR0805K-TR | 13寸編帶卷盤 | 2500支/卷 | 25000支/紙箱 |
型號編碼釋義：JR=捷捷微靈敏門極SCR系列；08=8A通態電流；05=IGT≤200μA靈敏規格；K=TO-252封裝；-TR=編帶包裝標識。
同類兼容替代型號及產品優勢對比
可直接兼容替代型號
市面通用替代料：BT151S-600R、S6008LTP、TS820-600FP、MCR8S系列；同廠兼容型號JR0805H（TO-251封裝）。
競品參數對比表
| 對比項目 | JR0805K-TR | BT151S-600R | S6008LTP |
| 內置G-K電阻 | 有（10~80kΩ） | 無，需外接 | 無，需外接 |
| 最大IGT觸發電流 | 200μA | 15mA | 15mA |
| dV/dt抗干擾能力 | 最高250V/μs | 50V/μs | 60V/μs |
| 高温穩定結温 | 125℃ | 110℃ | 110℃ |
| 外圍物料數量 | 少1顆下拉電阻 | 需額外電阻 | 需額外電阻 |
| 小家電適配度 | 專用優化 | 通用標準款 | 通用工業款 |
JR0805K-TR對比競品核心優勢
1、獨家內置門極陰極電阻，減少一顆貼片電阻，降低BOM成本，簡化PCB佈線；
2、微安級超低觸發電流，普通IO即可驅動，無需增加驅動三極管，電路更簡潔；
3、更高dV/dt耐受，家電電網波動、電感反向電壓不易誤觸發，整機良率更高；
4、原廠針對直髮器、點火器優化芯片工藝，高温工況參數漂移更小，壽命更長；
5、廣晟微常備現貨，批量價格優於進口品牌，交期穩定，配套技術方案支持；
