JIUYOU 一級代理 三線電壓型雙極鎖存霍爾開關傳感器 JYM27122SO
- 型號：
- JYM27122SO
- 製造商：
- JIUYOU
- 批號：
- JYM27122, 双极锁存霍尔，30Gs 低阈值锁存霍尔芯片，微型 BLDC 电机换向霍尔，24V 宽压霍尔，小型无刷电机弱磁传感器，便携电动工具霍尔，微型流量检测霍尔
- 描述：
- JYM27122 三線 30Gs 低閥值雙極鎖存霍爾，0.18μm 製程，2.8~24V 寬壓，-40~150℃，BOP=30Gs/BRP=-30Gs，±8kV ESD 多重保護，TO92/SOT23 封裝，專用於微型三相 BLDC 無刷馬達換向、轉速、流量偵測，廣晟微原廠現貨
- 庫存：
- 300000 只
JYM27122 三線寬電壓30Gs低閥值雙極鎖存霍爾開關感測器晶片
產品描述
JYM27122 系列為高靈敏低閥值雙極鎖存型霍爾開關感測晶片，基於成熟 0.18μm BCDMOS 製程流片製造。單晶片整合完整訊號鏈電路：電源穩壓模組、欠壓鎖定 UVLO、差分訊號放大器、失調補償、磁閥溫度補償、電壓比較器、推挽輸出驅動、輸出限流保護。機械應力對晶片磁開關參數飄移極小，具備優異 EMI 抗干擾性能，高低溫長期工況運作穩定可靠，30Gs 低磁閥適配小型薄磁鋼馬達設計方案。
支援 2.8V~24V 全工業寬壓直流供電，晶片工作接面溫度涵蓋 -40℃~150℃，完美適配小型工業無刷馬達、鋰電攜帶型電動工具、微型流體流量偵測設備高溫嚴苛環境；標配 TO-92S 直插、SOT23-3L 貼片標準化封裝，全部滿足 RoHS (EU)2015/863 出口合規要求，適配海內外小型馬達、工控整機量產。
JYM27122 關鍵電氣參數（Ta=25℃ 常溫環境）
| 參數名稱 | 符號 | 規格指標 | 單位 |
|---|---|---|---|
| 晶圓製程技術 | – | 0.18μm BCDMOS | – |
| 工作供電電壓 | VDD | 2.8 ~ 24 | V |
| 典型靜態工作電流 | ICC | 1.8 | mA |
| 磁場工作觸發點 | BOP | 30 | Gs |
| 磁場釋放復歸點 | BRP | -30 | Gs |
| HBM ESD 靜電防護等級 | VESD | ±8 | kV |
| 工作接面溫度範圍 | Tj | -40 ~ 150 | ℃ |
| 內建硬體保護功能 | – | 過溫保護、電源正負極反向保護、輸出限流保護 | – |

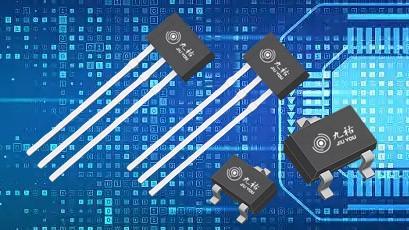

| 可選封裝規格 | – | TO-92S、SOT23-3L | – |
| 環保合規標準 | – | RoHS (EU) 2015/863 | – |
溫馨提示：晶片輸入供電電壓嚴禁超過 24V 額定最大值，過壓會造成晶片永久性不可逆損壞；長期持續高溫工況、小型大功率 BLDC 馬達設備，建議選用 SOT23-3L 貼片封裝提升 PCB 散熱性能。本晶片為低閥值雙極鎖存結構，正負磁場分別觸發與復歸，30Gs 標準磁閥專為薄磁鋼微型三相無刷馬達換向設計，適配輕量化小型馬達方案。
晶片封裝絲印範例
SOT23-3L 絲印代碼：SO；TO-92S 絲印代碼：UA
JYM27122 晶片內部功能結構方塊圖
內部電路模組：電源穩壓單元、欠壓鎖定電路、霍爾感應元件、失調補償電路、磁閥溫度補償電路、訊號放大器、電壓比較器、輸出驅動級、輸出限流保護、過溫關斷保護、電源反向電壓防護電路。
兩套標準典型應用電路
應用電路一：基礎標準接線方案
負載電阻 RL 建議取值 1kΩ~10kΩ，電源去耦濾波電容 CP=10nF，輸出濾波電容 CL=4.7nF；電容盡量緊貼晶片腳位佈置，抑制開關高頻雜訊，保證低閥值鎖存磁場切換穩定無抖動。
應用電路二：強雜訊電源抗干擾專用方案
適用於小型 BLDC 馬達驅動干擾、電源漣波偏大的工控整機；電源輸入端串聯限流電阻 R1=100Ω，電源腳位對地並聯 CP=10nF，輸出腳位對地並聯 CL=4.7nF，全部電容緊貼晶片腳位配置，大幅提升整機 EMI 抗干擾能力，避免馬達運行時弱磁場誤翻轉。建議參數：R1=100Ω，CP＝10nF，CL＝4.7nF。
安裝使用注意事項：焊接作業必須配戴靜電手環，落實 ESD 靜電防護；晶片感應面對準馬達磁鋼磁極，雙極鎖存晶片依靠 N/S 極分別實現置位與復歸；長期持續高溫工況，PCB 增加大面積鋪銅輔助散熱。
訂購料號、封裝與標準捲帶包裝規格
| 封裝類型 | 工作溫度區間 | 完整訂購料號 | 標準包裝規格 | 封裝絲印代碼 |
|---|---|---|---|---|
| TO-92S 直插封裝 | -40℃ ~ 150℃ | JYM27122UA | Tape and Reel，1000PCS/捲 | UA |
| SOT23-3L 貼片封裝 | -40℃ ~ 150℃ | JYM27122SO | Tape and Reel，3000PCS/捲 | SO |
典型應用領域
● 工業無接點固態磁性限位開關
● 微型三相無刷直流 BLDC 馬達換向位置偵測（輕量化馬達主力應用）
● 鋰電攜帶型電動工具、小型園藝設備馬達換向回授
● 水流、氣流微型流量計量磁性感測器
● 微型轉速計、低速旋轉速度採集裝置
● 往復機構接近感應、有無位置偵測開關
● 微小線性位移、低磁力旋轉角度位置閉環偵測
● 車載小型風機、水泵無刷馬達換向感測
FAQ 常見技術與採購問答
Q1：JYM27122 最高耐壓 24V，可以直接接上 24V 工業直流電源使用嗎？
A1：可以，晶片額定最大供電 24V，無載工況穩定運行。小型 BLDC 馬達設備運行會產生電壓尖峰，建議搭配 RC 濾波電路，防止高壓脈衝擊穿晶片、低閥值鎖存狀態誤翻轉。
Q2：接面溫度 150℃ 規格，能否長期在微型馬達高溫腔體內部持續工作？
A2：150℃ 僅為短暫峰值耐受溫度；長期連續工作接面溫度超過 140℃ 場景，優先選用 SOT23 貼片封裝，並加大 PCB 散熱銅皮面積。
Q3：30Gs 低閥值鎖存霍爾(JYM27122)與50Gs鎖存(JYM27123)、單極霍爾選型差異？
A3：JYM27122 為 30Gs 低對稱鎖存，適配超薄磁鋼小型 BLDC 馬達；JYM27123 為 50Gs 標準鎖存，適配常規厚度磁鋼大功率馬達；單極霍爾僅單極磁場觸發，多用於單向接近偵測。輕量化、弱磁馬達優先選用 JYM27122。
Q4：電源正負極接反是否會立即燒毀晶片？
A4：晶片內建電源反向保護，短時反向不會損壞；不建議長期反向通電，會造成晶片電氣參數飄移，磁場鎖存閥值偏移，馬達運算出現失步、換向錯亂。
Q5：樣品申請、原廠規格書、標準原理圖如何取得？
A5：聯繫商務熱線 18018703531，備註型號 JYM27122，可免費索取原廠工程測試樣品、完整規格書、兩套標準應用原理圖。
