ZA8706B，ZA8726H 描述
ZA8706B,ZA8726H是壹款專用於非隔離LED降壓型驅動控制器芯片並內置650V/2A高壓MOS在SOP8包裝內。ZA8706B,ZA8726H自帶PFC控制，提供簡單的應用線路就能得到高功率因素, 高效率以及高精準的定電流功能,自動實現全電壓範圍高PF值，因此ZA8706B,ZA8726H 能夠符合LED照明的規格需求, 並且能降低電源的材料成本。ZA8706C,ZA8756H 采用45KHZ 的定頻操作, 和內部200mV 精準的參考邏輯控制比較器, 經由平均電流回授回路得到準確的LED 電流, ZA8706B,ZA8726H有多項保護功能來保護芯片這些功能包含有：欠電壓死鎖保護功能(UVLO), 過電流保護功能(OCP), 過電壓保護功能(OVP), LED短路保護功能(SCP) 和芯片內部的過溫度保護功能。
ZA8706B,ZA8726H特性
●非隔離降壓式電路結構（BUCK）
●SOP8封裝
●內置650V高壓MOS管（ZA8706B,ZA8726HH內置2N65）
●有源功率因數校正功能（APFC），高功率因素, 低諧波失真
●較高的電源轉換效率(>93% 典型值)
●高精確定電流控制
●45kHz 的定頻操作
●閘極輸出電壓箝位控制
●LED 開路過電壓自動回復保護模式(OVP)
●LED 短路自動回復保護模式(SCP)
●過電流自動回復保護模式(OCP)
●內置過熱保護，芯片過溫度自動回復保護模式(OTP)
●30W以內驅動能力
ZA8706B,ZA8726H應用:
E26/27, T8 LED燈管；其他LED 照明應用
ZA8706B,ZA8726H極限工作範圍:
| 參數名稱 | 參數值範圍 |
供電電壓VCC
| 30V
|
COMP,SOURCE,I-SEN
| -0.3 to 7V
|
接面溫度
| 150℃
|
| 工作環境溫度 | -20℃ to 85℃ |
| 存儲溫度範圍 | -65℃ to 150℃ |
SOP8封裝熱阻系數（接面到外部環境）
| 160℃/W |
最大允許功率消耗（SOP8,外部溫度為85℃）
| 400mW |
引線溫度（所有Pb free封裝，錫焊，10秒）
| 260℃ |
ESD 電壓保護，機器模式
| 200V |
ESD 電壓保護，人體模式
| 2KV
|
漏源極導通阻抗Rds(on),VGS=10V,ID=1/2A(ZA8706B、ZA8726H) | 4Ω |
ZA8706B,ZA8726H建議驅動功率:
產品型號
| Vin=90V~132V
| Vin=180V~264V
| 操作輸出電壓 |
ZA8706B、ZA8726H
| 13W | 16W | 48~80V |
ZA8706B,ZA8726H芯片腳位圖

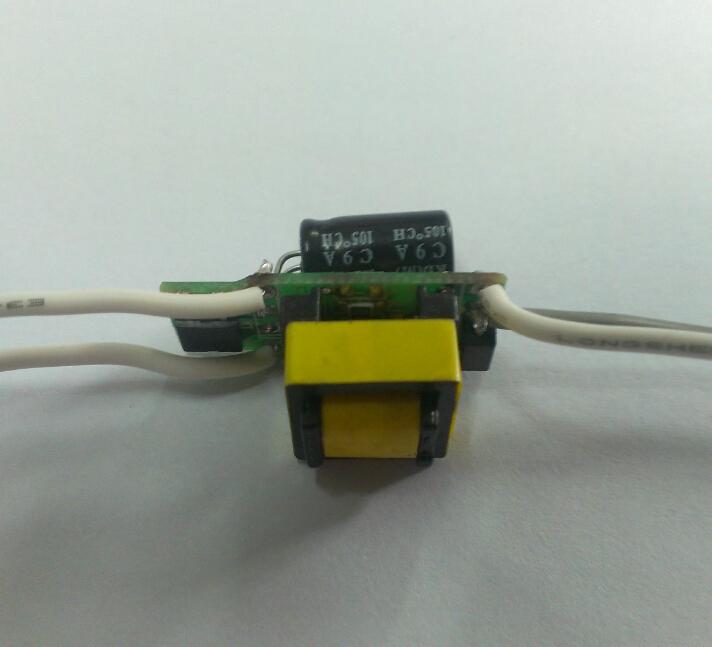

ZA8706B,ZA8726H典型應用電路：
ZA8706B,ZA8726H內部線路框架圖：
ZA8706B,ZA8726H是臺灣力積電子(Zentel)自主開發計的高PF高效率非隔離內置MOS的LED驅動IC,由於內置MOS自帶PF，芯片自主設計，有自己的晶圓廠及優質MOS資源，大大減少了IC與輔助器件的成本！力積電子(Zentel)是全球第三大IC晶圓廠力晶集團旗下全資公司,力晶集團是全球最大十二吋晶圓廠，於2002年由力晶集團投資成立,力積電子(Zentel)擁有日系大廠資深研發團隊結合本土數十年設計經驗之設計團隊，建立完全自主設計開發能力，力積電子(Zentel)的產品研發設計能力結合力晶集團的先進製程與技術與最先進的產能保障，形成堅實穩健的策略合作關系，期能為客戶提供高效能與高品質的產品，成為最可靠穩定的供應夥伴,領先同業開發次世代產品。力積電子（Zentel）於2013年專攻LED照明驅動IC與智慧型LED光源晶片。力積電子(Zentel)在中國大陸，日本，韓國，新加坡，歐洲與北美洲均有業務服務據點。
