微波人体感应模块 ST0002M-R22
产品概述
ST0002M-R22 是采用红外传感器处理电路设计的小型微波感应模块，采用3.5G微波信号检测人体反射波，经电路处理控制照明回路。产品设计简洁、体积小、重量轻、易批量组装生产。广泛应用于各种人体感应照明的场合，防盗报警场合。
微波感应又称雷达感应， 微波感应开关为主动式传感器， 感应器发射高频电磁波并接收他们的回波， 此感应器探测回波内的变化， 甚至是探测范围内微小的移动，然后触发指令。 微波感应开关是一种新型无死角感应， 基于多普勒雷达原理， 其平面型天线发出极低功率的电磁波并接收反射回波。 可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑ 可靠性强﹑ 安全方便﹑ 智能节能， 是一种新型实用的节能产品。 若检测到感应区域的反射频率有变化， 感应器触发动作， 输出信号根据需要开启或关闭负载。多普勒效应是指物体福射的波长因为光源和观测者相对运动而产生变化，在运动的波源前面，波被压缩，波长变得较短，频率变得较高，在运动的波源后面，产生相反的效应，波长变得较长，频率变得较低，波源的速度越高，所产生的效应越大，根据光波红/蓝移的程度，可以计算出波源循普观测方向运动的速度，这种现像称为多普勒效应。
主要特点
●CMOS 数模混合专用集成电路

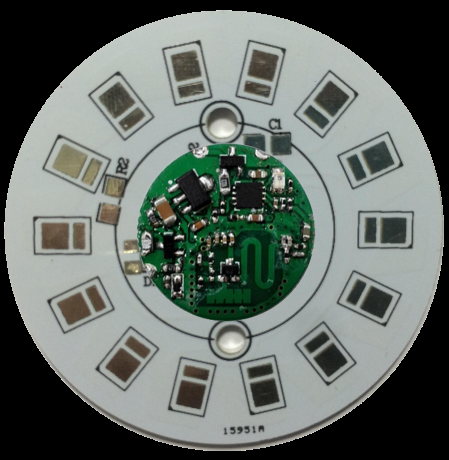

●可直接贴LED灯板
●双向检幅器可有效抑制干扰
●延时时间和封锁时间分别可调,可全天响应，也可在黑暗环境下通过光感元件控制响应时刻。
●内置贴片 CDS 检测
●工作电压范围宽+6V~+36V
●上电暖机一次，即电路强制触发一次
●默认设置为可连续触发模式
●默认设置延时为30秒
●默认设置为白天不工作
典型应用
●LED 球泡灯、楼道感应灯、泛光灯
●小夜灯、电动玩具
●感应灯及安防报警等装置。如楼道、走廊、车库、阳台、院子、车库感应灯，以及作为节能开关或防
引出端排列
PCBA 逻辑框图
引出端功能 ( 顺时针排列 )
最大额定值（TA = 25 ℃）
注 1：最大电流在 VCC=36V 下测试，长时间会造成输出管功耗过大损坏输出管，PD=0.25W。
直流电气特性 ( TA = +25°C, 若无特殊说明)
注：TX、TI设置请参考 ST0002 产品规格书。
典型微波模块应用连线图
1.中小功率感应球泡灯（带光敏电阻）
注：电源可采用隔离、非隔离的恒流或恒压电路，只需保证输出电压的波动范围在额定值内。输出电源波动不要大于 20%，以免误触发。如果需要白天工作，可以将 CDS 端通过 1K 电阻接 V50，调大 1K 电阻阻值可以适当调整 E-enable 的 LUX 照度值。 球泡灯如需做感应调光，请外置单片机和功率管，单片机供电不建议用 V50 电源，请从 V75 取电后再做稳压，以免影响模块的 PSRR能力。
2.小功率感应小夜灯（带光敏电阻）
注：电源可采用隔离、非隔离的恒流或恒压电路，只需保证输出电压的波动范围在额定值内。输出 电源波动不要大于 20%，以免误触发。如果需要白天工作，可以将 CDS 端通过 1K 电阻接 V50，调大 1K 电阻阻值可以适当调整 E-enable 的 LUX 照度值。 球泡灯如需做感应调光，请外置单片机和功率管，单片机供电不建议用 V50 电源，请从 V75 取电后再做稳压，以免影响模块的 PSRR能力。
3.中功率感应日光灯（带光敏电阻）
注：上图所示，由于日光灯功率高达 40-80W，LED 端电压电流已经超出模块极限值，所以只能将模块放在源边控制。模组供电可选用副绕组，根据副绕组实际电压特性调整电压接入口。如果电源控制芯片 EN 脚为高电平关闭 IC，则可选用上图同相输出接法；如果是低电平关闭 IC，则可参考球泡灯的反相输出接法。 此方案必须保证电源 IC 的 EN 使能下，副绕组仍然有 5mA 以上的供电，如无法保证，请给模组单独供电。光敏电阻调整方式不再复述。 调光应用可采用外置单片机控制， 如果电源 IC 自带模拟线性调光脚，则可以用模组输出加 RC 网络产生秒级的线性充电电压和线性放电电压进行控制，实现渐明渐暗功能。
模块感应距离及方向说明
如下图所示，微波板天线面朝下，在空旷区域无遮挡和反射。紫色区域为发射波覆盖范围，覆盖半径由发射功率决定，形状为模块外形。灰色区域为有效感应区域，和接收天线形状有关。由于模块内置天线为 PCB 长方形覆铜，所以水平方向无接收信号，垂直方向接受信号能力强，实际应用中的水平面感应多为反射波造成。接收角度为 30°左右，可做定向感应，用于感应自动门、楼道灯。
下图在微波天线处焊接一根 2cm 的金属导线，并垂直于板面。此时接收感应区增大，接收角度大于 135°，可用于广场灯、草坪灯。
实际测量中，垂直感应距离为9米，采用2cm天线，水平感应距离为6米。采用1.5cm天线，水平感应距离缩短到5米。采用1cm以下天线和无天线效果类似，说明天线长度和水平接收距离为非线性关系。在房屋内测试或使用时，请注意墙体和物体的反射波造成的感应距离上的错觉。白天测试模块灵敏度时注意环境光强度和阴影遮挡，避免由于光敏电阻动作造成的灵敏差的错觉。
功能特点：
1、采用先进平面技术天线发射及接收微波。
2、智能全自动感应： 采用主动式传感器， 感应器发射高频电磁波并接收回波。感应到人后自动开灯， 人在灯亮、人走灯灭， 安全节电， 不受声、 物等外界因素干扰。当有人进入本产品的探测范围，微波探测器工作点亮灯，当人离开探测范围后，灯自动熄灭。它可自动识别白天和黑夜。
3、 抗干扰强： 受外界自然因素影响小， 性能稳定可靠。
4、 光敏控制自动测光： 自动识别环境光线的强弱， 达到照明需求设定且有人的时候灯亮，否则不亮。
5、 工作方式：感应开关接通后，在延时时间段内，如有人体活动，开关将持续接通，直到人离开并顺延时间。
6、 自动随机延时： 当人在感应范围活动， 开关始终接通，直到人离开后才自动关闭
7、与红外产品比较：微波开关感应距离更远，角度广，无死区，能穿透玻璃，和薄木板，根据功率不同，可以穿透不同厚度的墙壁，不受环境、温度、灰尘等影响，在37度情况下，感应距离不会缩短。微波雷达开关抗干扰能力强，几乎不受风、热等外界环境因素的干扰。是人体红外热释电感应开关的理想更新换代产品。
使用范围：走廊、楼道、卫生间、地下室、车库、仓库、监控等节能自动照明场所。
