0-10v调光又分为：0/1-10v，PWM，可调电阻调光。
0/1-10v调光原理：电源设计带有控制芯片，在接0-10V或者1-10v的调光器时，通过0/1-10V电压变化，改变电源输出电流。就像这样：
当0/1-10V调光器调大最大10V时，输出电流也将达到电源输出的100%，亮度也将100%。当0-10V调光器调制到0时，电流最小，其灯光呈关闭状态；1-10v调光调到1v时，灯光最弱。
0-10v和1-10v调光的区别：启亮和关断电压不同，0-10V在0.3V时启亮， 1-10V在0.7~0.8V启亮，不会将灯具调到关闭。
PWM调光原理：脉宽调制（PWM）调光：通过把电源改成脉冲恒流源，用改变脉冲宽度的方法，就可以改变其亮度。假如脉冲的周期为tpwm，脉冲宽度为ton，那么其工作比D（或称为孔度比）就是ton/tpwm。改变恒流源脉冲的工作比就可以改变LED 的亮度。下图表示这种脉宽调制的波形。
可调电阻：可调电阻，又称为电位器调光。顾名思义，就不多解释了。好了，讲了那么多理论。
下面重点讲干货，0-10v调光在实际中的运用。欧切斯的0-10v调光电源又分为恒流和恒压调光电源。
恒流0-10v调光电源：多级电流，宽电压输入，高效率，调光曲线平滑无闪烁。主要用于led恒流射灯、筒灯、面板灯等灯具调光。 恒压0-10v调光电源：设置短路、过载、过压等保护功能，支持定制调光曲线，改善调光效果，应用比较广泛。主要应用于灯带、灯条，MR16等led灯具亮度调节。0-10v调光技术的优点在于应用简单、效率高、精度高，且调光效果好。
下面就来做个实际案例设计：
Input: 90Vac-264Vac
Input Frequency: 50Hz/60Hz
Output Voltage: 42V-46V (15PCS 3W 串联)
Output Current: 1050mA
Dim:0-10V 1KHz 3.3V PWM
DW8528&DW8508 0-10V调光/PWM调光项目说明
1、整体方案采用副边控制单级PFC结构，实现高可靠，高性能控制；
2、临界导通模式DW8528单级PFC控制实现方案高效率，高功率因素，低THD等需求；
3、副边采用DW8508多功能集成运放实现简单化多模式调光：
a、DW8508采用SOP-8封装集成PWM、线性调光接口，简化电路结构，极简化电路组成器件；
b、DW8508集成5V基准输出，可给于数字控制模块稳定电压供应；
c、DW8508集成过温保护，当触发过温保护，电流基准电压将减少2/3，使输出电流降低至正常电流的1/3，温度降低到恢复阈值后基准复位，恢复原工作状态；
d、当最低亮度调光控制时，DW8508内置ON/OFF控制5%电位的迟滞措施，避免调光信号在临界点处出现闪烁；具体体现为：当调光控制信号降低至10%时，将触发电压运放基准减半，控制输出电压减半，以达到LED完全关断效果，触发关断信号后只有当调光控制信号上升至15%时，才会触发电压运放基准恢复，恢复原工作状态。

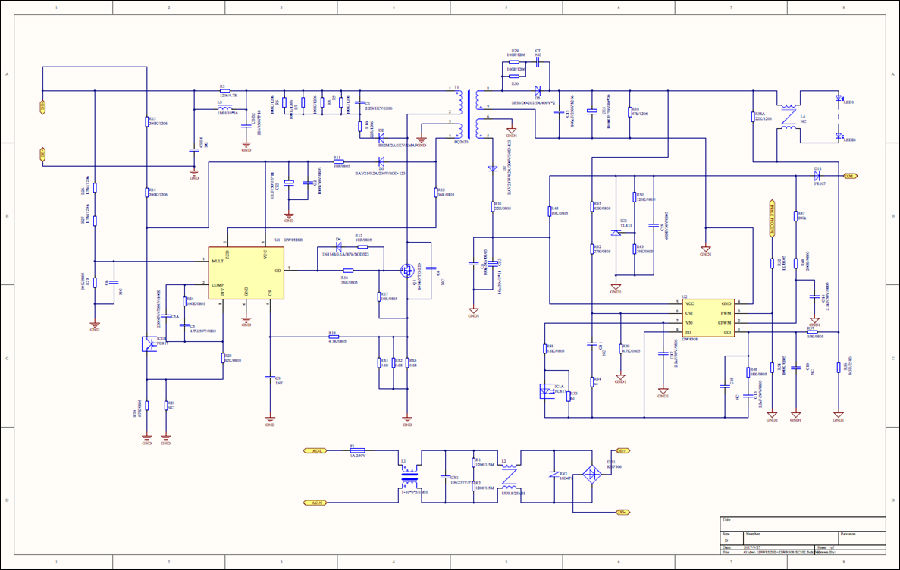

典型应用电路图：
线性调光信号10V时测试典型参数
Vin(V) | Pin(W) | Vout(V) | Iout(A) | PF | EFF(%) |
100V | 53.2 | 46.11 | 1.012 | 0.993 | 87.81 |
220V | 50.84 | 46.1 | 1.013 | 0.961 | 91.85 |
1：负载采用15串多并LED为实际负载；
2：AC Source: IT7322 750VA
3: 输出参数测试仪器： Fluke 87Ⅴ
4: 10V信号模拟输入：DC source Agilent E3632A
调光信号与输出电流
Vdim（V） | Iout（A）(Vin=100V) | Iout（A）(Vin=220V) |
10 | 1.013 | 1.015 |
9 | 0.922 | 0.921 |
8 | 0.827 | 0.826 |
7 | 0.732 | 0.731 |
6 | 0.638 | 0.637 |
5 | 0.543 | 0.543 |
4 | 0.449 | 0.448 |
3 | 0.355 | 0.355 |
2 | 0.261 | 0.261 |
1 | 0.166 | 0.166 |
0.9 | 0.148 | 0.149 |
0.8 | 0.139 | 0.139 |
0.7 | 0.129 | 0.13 |
0.6 | 0.121 | 0.120 |
0.5 | 0.110 | 0.111 |
0.4 | 0.101 | 0.101 |
0.3 | OFF | OFF |
调光信号与输出电流波形，Vin:100Vac 60Hz
调光信号与输出电流波形，Vin:220Vac 50Hz
DW8528需要触发启动阀值才能使IC启动，IC启动速度主要取决于VCC电解电容的充电速度，如下图黑箭头通路，输入AC电压经桥堆整流后通过电阻为电解电容充电，当电解电容充电至一定电位状态后触发IC启动阀值，IC正式输出PWM驱动信号，经启动过程后正式工作。由于电容公式:
C=Q/U (Q=di*∆t)
可知，如需加快VCC电容的充电速度，可从以下两点改进：1、减小VCC启动电阻的阻值，从而提高电容的充电电流，达到加快充电速度的目的；2、减小VCC电容的容值，减小容值能够使在充电到同样电压状态下所需电量减小，从而达到加快充电速度的目的。

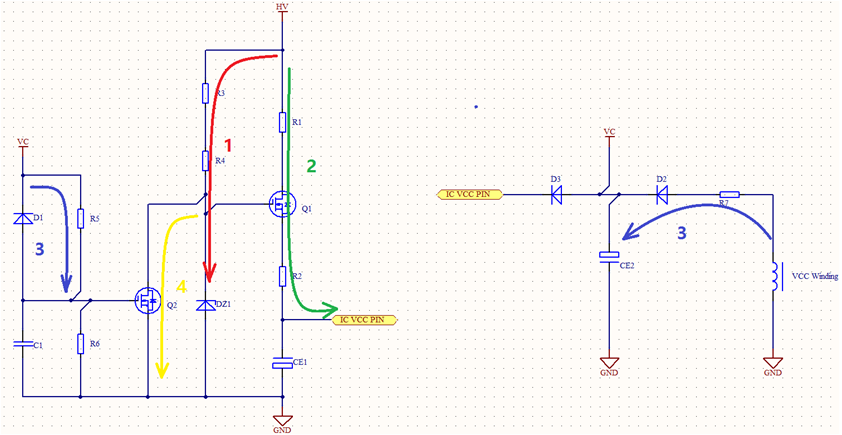

由于减小启动电阻阻值以及减小VCC电容容值在实际应用中受到一定限制，在启动速度需要进一步提升的情况下，可采用下图辅助加速启动电路，下图工作状态如下：1、AC电压经桥堆整流后通过路径1，经电阻至稳压管给MOS管Q1提供栅极驱动电压，触发使MOS导通；2、MOS管导通后由路径2给VCC电容充电，此路径中R1/R2电阻取值可放较小的阻值，以达到尽可能给VCC电容提供大的电流的目的，VCC电容将快速充电到达IC的启动电压，触发IC启动；3、IC启动后，开关电源工作，变压器供电绕组将提供VCC所需电压，如路径3(右图)经整流到电解CE2滤波，经电阻分压提供给MOS管Q2栅极驱动（左图路径3）；4、当MOS管Q2栅极电压触发MOS管导通工作，即会将Q1栅极驱动电压拉低，从而使Q1关断，进而通路2阻断。完成整个充电过程。
