2.5~400V低壓差線性恒流驅動芯片Hi1240,支持PWM調光,支持65536 高輝調光
Hi1240產品概述:
Hi1240 是一系列外圍電路簡潔的單路線性 LED恒流驅動器,適用於 2.5-400V 電壓範圍的LED恒流調光領域。
Hi1240采用我司專利算法,可以實現高精度的恒流 效果,輸出電流恒流精度≤±3%,電壓工作範圍為 2.5-400V 可以輕松滿足鋰電池以及市場上面中低壓 的應用需求,如果需要更高的耐壓的應用可以在 VIN 端口並鉗位管,應用可以拓展到 AC264V。
PWM調光支持高輝應用,可以支持 20K 以上的調光 頻率,分辨率超過 1000:1。當 PWM 拉低到 GND 超過 120ms,芯片自動進入休眠模式以降低功耗, 當 PWM 端口拉高以後芯片重新啟動,芯片的 VDDO 端口可以在需要的時候為外圍的 PWM 控制芯片供電(僅限 Hi1240)。
芯片的輸出電流都通過 CS 端口電阻來設定, PWM 端口默認上拉,內部自帶 100uA 上拉能力。
Hi1240驅動芯 特性
● 支持 65536 高輝調光
● 支持 20K 以上 PWM 調光
● 寬輸入電壓範圍:2.5-46V
● 內置 46V LDO 供電
● 內置低功耗模式
● 單路線性恒流輸出
● 恒流精度 ≤3%
● 過溫降電流
● 封裝:SOT23-6
Hi1240驅動芯應用領域
● 手電筒
● 智能照明
● 景觀亮化LED照明
● DMX512 芯片外擴流應用
● 高端汽車車燈LED照明
● 低壓商業LED照明
Hi124X 系列低壓差單路線性 LED 恒流驅動器芯片選型
型號
| 建議電流範圍
| MOS
| 封裝形式
| 編帶數量(顆/盤)
| 耐壓
|
Hi1240
| 17mA~2A
| 外置
| SOT23_6
| 3000
| -- |
Hi1244
| 17mA~1A
| 內置
| SOP8
| 4000
| 40V
|
Hi1246
| 17mA~1A
| 內置
| SOP8
| 4000
| 60V
|
Hi12410
| 17mA~1A
| 內置
| SOP8
| 4000
| 100V
|

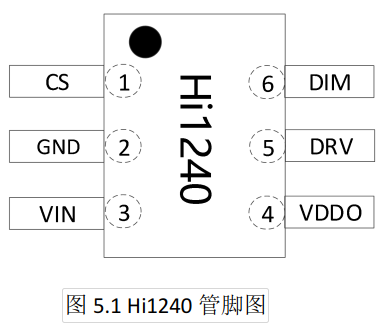

Hi1240管腳配置


Hi1240應用電路
