LAN1166E系列車燈驅動方案｜100V耐壓、4A大電流線性恒流芯片

關鍵詞：LAN1166E, LAN1166E車燈驅動, 汽車燈恒流芯片, 4A線性驅動, 100V中壓驅動, 12V燈珠專用, 過溫保護, ESOP8封裝, 高功耗車燈方案, 廣晟微半導體

內容概述：LAN1166E是專為12V燈珠設計的汽車專用大電流線性恒流芯片，內部過溫保護點135℃；最大應用電流4A、最大承受功耗8W、最低壓差0.5V，適配12V車載高功耗場景，是高亮度車燈首選高可靠驅動方案。

LAN1166E產品概述

LAN1166E是一款專為12V燈珠設計、支持高功耗的汽車專用線性恒流芯片，規格書其他內容可完全參照LAN1165ED_Ver1.4，外圍極簡、適配性強。

LAN1166E內置135℃過溫保護電路，高壓差下仍穩定工作，適配車載高溫工況，高低溫芯片可搭配使用。

LAN1166E耐壓100V，最大輸出電流4A；最低壓差僅0.5V，發熱低、效率高，適配12V車載高功耗車燈應用。

LAN1166E電流較大，2.5A應用建議采用2顆1206電阻，4A應用建議采用2個1210電阻；單顆驅動芯片功率較大時，需采用線路層2W導熱的特製銅基板。

LAN1166E核心特點

● LAN1166E適配12V燈珠，最大應用電流4A，滿足高功耗車燈需求

● LAN1166E內置135℃過溫保護，適配車載高溫環境，穩定可靠

● LAN1166E最低壓差0.5V，發熱低、效率高，降低功耗損耗

● LAN1166E最大承受功耗8W，適配高功率車燈應用場景

● LAN1166E支持高低溫芯片搭配使用，適配復雜工況

● LAN1166E需搭配2W導熱特製銅基板，避免過溫保護觸發

LAN1166E應用領域

汽車大燈、高亮度車燈、大功率車燈、工程車燈，LAN1166E均可穩定驅動

12V燈珠高功耗車燈、DC類大功率LED照明、車載高亮度照明，LAN1166E適配性強

高低溫復合工況車燈、戶外大功率照明、其他12V供電高功率LED燈具，LAN1166E性能可靠

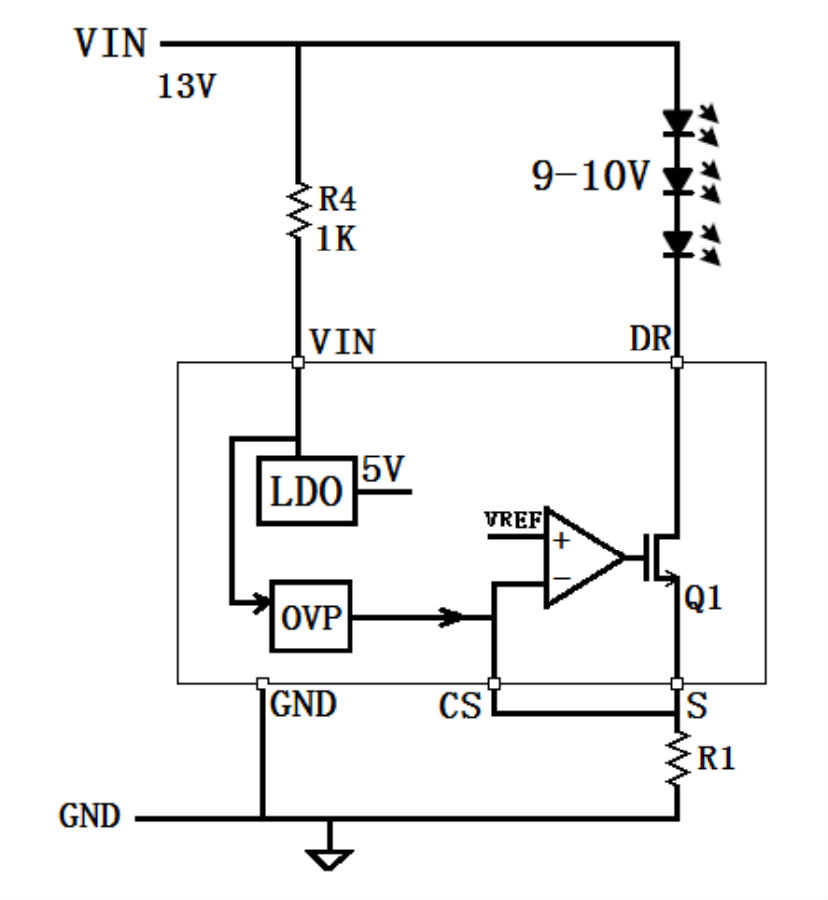

LAN1166E典型應用電路

LAN1166E訂購信息

LAN1166E電氣參數

廣晟微線性汽車大燈驅動芯片參數對比

重要備註說明

① 電流較大，2.5A應用建議采用2顆1206電阻，4A應用建議采用2個1210電阻。

② 單顆驅動芯片功率較大時，必須采用【線路層2W導熱】的特製銅基板，否則立即進入過溫保護狀態，功率降低。

③ 高低溫芯片可搭配使用，適配復雜溫度工況。

④ 規格書其他內容可完全參照LAN1165ED_Ver1.4。
