AISPEECH 一级代理 AI离线语音芯片 YT2228
- 型号：
- YT2228
- 制造商：
- AISPEECH
- 关键字：
- YT2228,离线语音识别芯片,蓝牙V5.3 SOC,低功耗AI语音,智能家电语音方案,思必驰算法芯片,思必驰授权代理商
- 描述：
- YT2228是思必驰推出的高集成离线语音识别芯片，内置240MHz 32位处理器+2MB Flash，支持蓝牙5.3、双通道DAC、单麦唤醒。广晟微提供正品现货、完整SDK及参考设计，助力智能家电快速语音化升级。
- 库存：
- 50000 只
思必驰YT2228 AI离线语音控制芯片：高集成蓝牙5.3 + 240MHz浮点DSP，赋能智能家电
关键词：YT2228 | AI离线语音控制芯片 | 蓝牙5.3 SOC | 智能语音识别 | 离线命令词 | 思必驰算法 | 单麦语音方案 | SSOP28封装
产品概述：YT2228是思必驰推出的高性能“芯片+算法”人工智能语音交互解决方案，集成32位浮点DSP（240MHz）、2MB Flash、192KB RAM，支持蓝牙5.3 BR/EDR/BLE，内置双通道DAC（SNR 95dB）和ADC（SNR 90dB），单麦离线识别，支持家居5米远场交互，适配空调伴侣、油烟机、风扇、茶吧机等海量家电。
⚡ 核心参数摘要
✔ YT2228 核心优势
① AI语音深度融合 – 思必驰离线算法，本地识别<100条命令词，多轮交互，响应迅速，无需联网。<>
② 大存储+高主频 – 内置2MB Flash + 192KB RAM，240MHz DSP，为复杂语音模型和用户应用预留充足空间（约1350~1400KB可用Flash）。
③ 蓝牙5.3全功能 – 支持A2DP/AVRCP/HFP/SPP，发射功率+6dBm，蓝牙通话/音乐播放稳定流畅。
④ 丰富外设扩展 – USB1.1、2×SPI、3×UART、IIC、PWM、电容触摸、10位ADC，剩余13个GPIO供二次开发。
⑤ 低功耗+内置充电 – 待机约10mA，唤醒识别约20mA，深度睡眠模式支持锂电池直连，内置线性充电（20~320mA可编程）。
⑥ 工业级可靠性 – 工作温度-40~85℃，设计寿命10年以上，适合长期运行的智能家电。

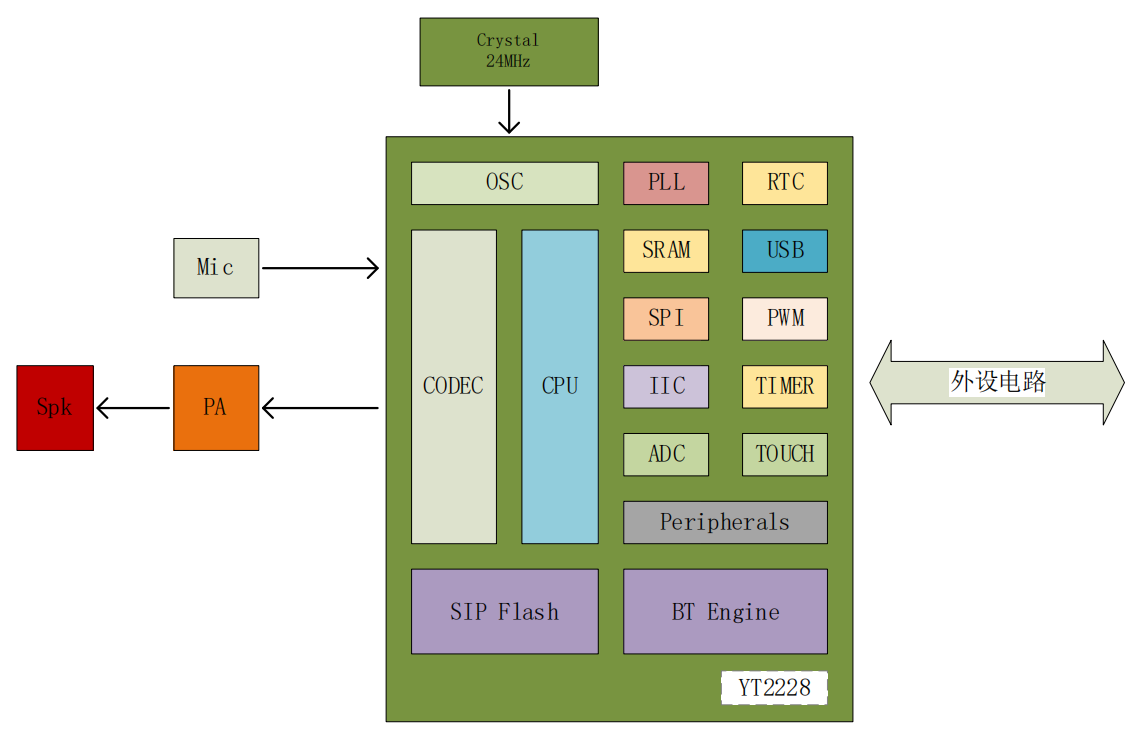

YT2228 内部功能框图
240MHz
2×DAC / 1×ADC
LDO, 充电管理
*内置MIC偏置，DAC支持无输出电容模式（单端/差分），可直接驱动16Ω喇叭（20mW）。
详细电气与性能参数
| 参数分类 | 规格 | 测试条件/备注 |
|---|---|---|
| 电源电压 | VBAT 3.0V ~ 5.5V | LDO_IN充电电压4.5~5.5V |
| DAC性能 | SNR 95dB，THD+N -75dB | 1KHz/0dB,10KΩ负载 |
| ADC性能 | SNR 90dB，动态范围80dB | Fs=44.1kHz |
| 蓝牙发射功率 | 最大+6dBm | class1/2/3支持 |
| GPIO驱动能力 | 普通5mA，强驱动24mA | PB5支持5V耐压 |
| 充电电流 | 20mA~320mA可编程 | 快速充电模式 |
| 工作/存储温度 | -40℃~+85℃ / -65℃~+150℃ | 工业级 |

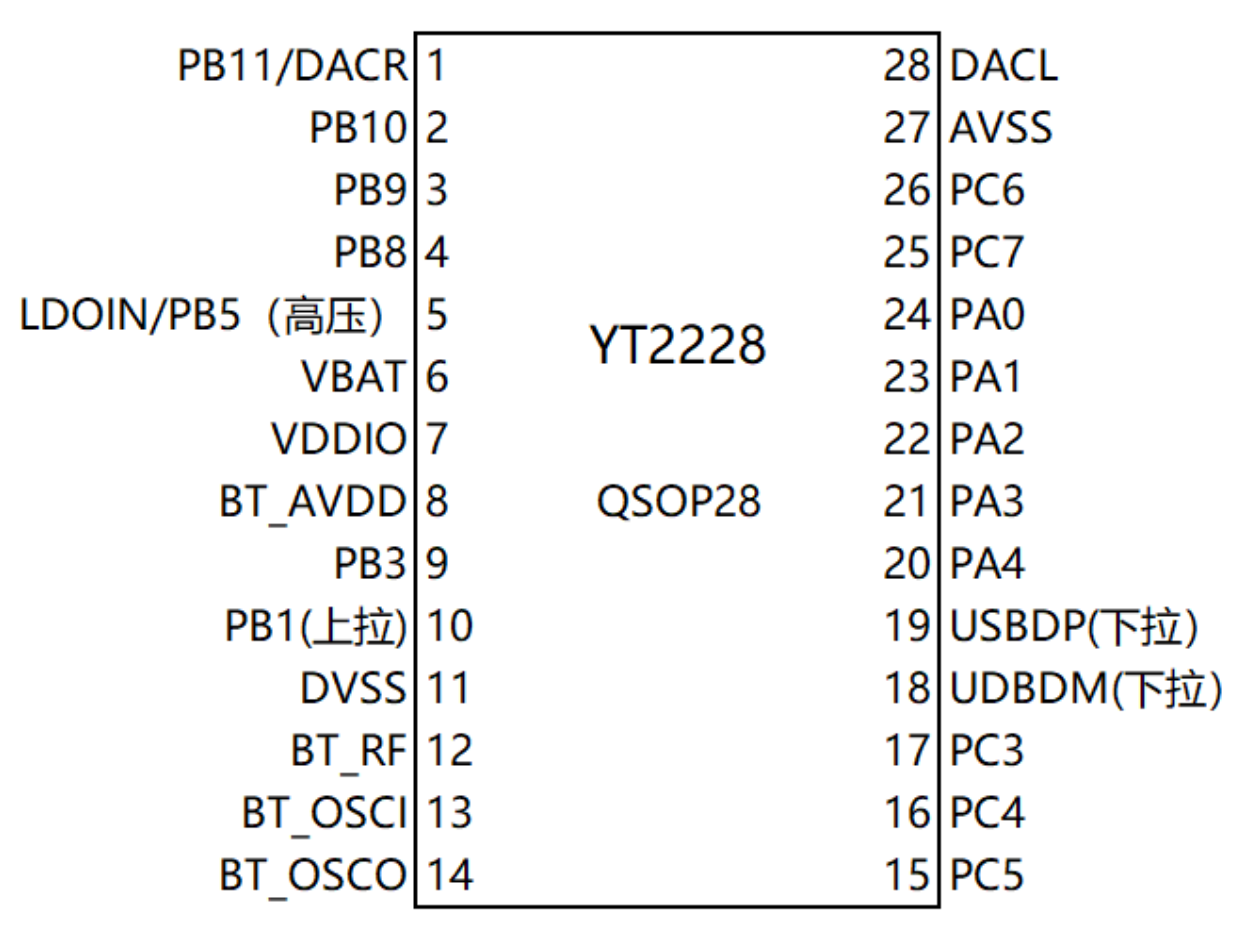

芯片引脚定义 (SSOP28)
| Pin# | 名称 | I/O类型 | 主要功能 |
|---|---|---|---|
| 1 | PB11/DACR | I/O/AO | DAC右声道 / GPIO |
| 2 | PB10 | I/O | GPIO / SPI2DO / ADC9 / UART2RX / PWM |
| 3 | PB9 | I/O | GPIO / SPI2CLK / CAP0 / UART2TX |
| 4~17 | 其他GPIO、电源、地、晶振、USB等（详见手册） | ||
| 18 | USBDM | I/O | USB D- / UART1RXD / IIC_SDA |
| 19 | USBDP | I/O | USB D+ / IIC_SCL / ADC12 |
| 20 | PA4 | I/O | GPIO / Touch4 |
| 21 | PA3 | I/O | GPIO / UART2RX / CAP3 / Touch3 |
| 22~28 | 包括MIC_BIAS、AUDIO_ADC_IN、DACL等音频专用引脚 | ||
※ 完整28引脚定义及复用功能请参考技术手册，广晟微可提供详细PIN MAP表。

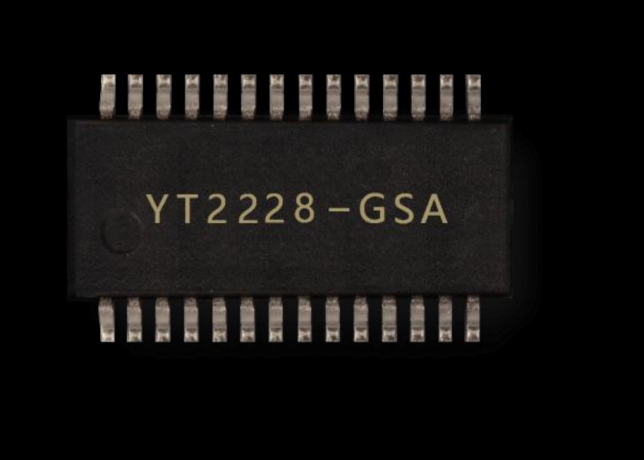

封装尺寸 (SSOP28 / QSOP28)
• 本体宽度：5.3mm (典型) • 本体长度：9.9mm
• 引脚间距：0.635mm
• 高度(max)：1.75mm
• 封装型号：SSOP28-150mil / QSOP28
(详细尺寸符合JEDEC标准，提供PDF封装图)
芯片典型应用电路 & 单麦离线方案
YT2228单麦离线语音方案 (推荐电路架构) – 典型BOM器件数量少，快速实现语音控制+蓝牙音频。
关键连接说明：
▪ 供电：VBAT接锂电池(3.7~4.2V)或DC 5V，LDOIN接5V充电输入，VDDIO 3.3V输出。
▪ 晶振：24MHz晶体接BT_OSCI/BT_OSCO，负载电容10~12pF。
▪ 麦克风：模拟MIC接入MIC_BIAS和AUDIO_ADC_IN，内置偏置电压。
▪ 音频输出：DACL/DACR输出至功放（如NS4150），支持无输出电容模式。
▪ 天线：BT_RF脚接π型匹配+陶瓷天线或PCB天线。
▪ 调试/升级：UART0 (PB1等)用于日志，USB支持强制烧录。
| 器件 | 规格 | 数量 |
|---|---|---|
| YT2228 | SSOP28 | 1 |
| 晶振 | 24MHz ±20ppm | 1 |
| 功放 | NS4150 / CS8121S | 1 |
| 麦克风 | 模拟驻极体/硅麦 | 1 |
| 喇叭 | 4Ω~16Ω / 2W~5W | 1 |
| 阻容电感 | 常规0402/0603 | 若干 |
设计提示：YT2228仅支持单麦方案且不支持AEC（回声消除），适用安静环境或近场交互。剩余13个GPIO可用于按键、LED、传感器扩展。固件烧录支持USB强制烧录、1拖2裸片烧录、1拖8板级烧录。
典型应用场景
支持产品形态：所有上述白电、小家电、中控面板均可基于YT2228快速实现离线命令词(≤100条) + 蓝牙音乐/通话，支持多轮交互和串口/红外控制。
特征能力：单麦5米远场交互，噪声消除，唤醒词/命令词自定义，播报音频可编辑。
应用方法/开发支持
✅ 提供完整SDK及语音模型训练工具，支持自定义唤醒词、命令词（最多100条）。
✅ 硬件参考设计、原理图、PCB layout指南可向广晟微半导体申请。
✅ 支持UART/GPIO控制外部设备，PWM调光调速，触摸按键扩展，SPI/IIC外接传感器。
✅ 量产烧录工具（USB强制、1拖2、1拖8）及烧录文档齐全，支持裸片和PCBA烧录。
✅ 后续OTA功能发布后可支持词条蓝牙更新。
兼容替换 & 市场同类比较 (YT2228优势突出)
| 对比项 | YT2228 | CI1102 (启英泰伦) | 杰理AC695N |
|---|---|---|---|
| 处理器 | 32位DSP+FPU 240MHz | 32位 CPU 160MHz | 32位 DSP 240MHz |
| 内置存储 | 2MB Flash+192KB RAM | 外挂SPI Flash | 外挂Flash |
| 蓝牙版本 | V5.3 BR/EDR/BLE | 无蓝牙 | 蓝牙5.2 |
| DAC SNR | 95dB | ~90dB | ~94dB |
| 内置充电管理 | 支持，20~320mA | 无 | 无 |
| GPIO剩余 | 13个 | 约8~10个 | 约12个 |
| 封装/功耗 | SSOP28, 待机10mA | QFN32, 功耗偏高 | QFN24, ~10mA |
广晟微推荐YT2228核心优势总结： 相比同类离线语音芯片，YT2228集成2MB大容量Flash和192KB RAM，无需外挂存储，大大降低PCB面积；内置蓝牙5.3和充电管理，单芯片解决语音+蓝牙+电源，提供高达13个可用GPIO，是智能家电低成本语音化升级的理想选择。
常见问题 FAQ (YT2228)
Q1：YT2228支持外挂Flash吗？可以从外挂Flash启动吗？
A：支持外挂Flash扩展存储，但不支持从外挂Flash启动，系统始终从内置Flash启动。
Q2：除语音功能外，还有多少GPIO可供客户二次开发？
A：YT2228系列最多剩余13个GPIO（注：PC7、PC6、PB5、PB11不建议做通用GPIO），可用于按键、LED、传感器等。
Q3：工作功耗是多少？深度睡眠电流？
A：待机约10mA，唤醒/语音识别约20mA，蓝牙音乐约20mA，蓝牙通话约30mA。深度睡眠电流请参考具体应用手册（基带蓝牙功耗优化）。
Q4：是否支持AEC（回声消除）？
A：YT2228仅支持单麦方案，不支持AEC。若设备有本机音乐播放时，识别性能会受一定影响，建议安静环境或近场使用。
Q5：离线词条能否通过蓝牙OTA升级？
A：目前暂不支持，后续OTA功能发布后可支持。当前可通过USB或烧录器进行固件更新。
Q6：芯片支持外语版本吗？
A：当前阶段仅支持中文，英语等外语版本需根据市场需求后续规划。
Q7：固件烧录有哪几种方式？需要专用工具吗？
A：三种：USB强制烧录（开发用）、1拖2裸片烧录（量产）、1拖8板级烧录（量产PCBA）。均需专用烧录器，广晟微可提供相应工具和文档。
Q8：YT2228与YT2216有什么区别？
A：YT2228为SSOP28封装，GPIO更多（剩余13个），Flash/RAM为2MB+192KB；YT2216为SOP16封装，适合极简应用。两者软件不完全兼容，请联系广晟微获取选型建议。
