GSMicro 一级代理 直流栅极驱动 N531
- 型号：
- N531
- 制造商：
- GSMicro
- 关键字：
- N531, 栅极驱动IC, 单通道驱动, 推挽驱动, IGBT驱动, MOSFET驱动, 小家电功率驱动, 广晟微, SOT23-5, TO94
- 描述：
- N531单通道低压直流栅极驱动芯片，5~18V宽压供电，±500mA峰值推挽电流，输入输出同相，最高350KHz开关频率，支持IGBT/N沟道MOS，可驱动1200V20A的IGBT。SOT23-5/TO94封装，完美替代分立推挽电路，小家电/开关电源专用，广晟微原厂现货代理。
- 库存：
- 500000 只
N531 单通道直流栅极驱动芯片｜小家电IGBT/MOS功率开关驱动方案
N531是国产低压非隔离单通道直流栅极驱动控制器，专为MCU微弱逻辑信号放大设计，内部集成互补推挽输出级，可直接驱动N沟道MOSFET、IGBT，亦可驱动小型直流继电器。芯片采用5~18V直流宽压供电，输入输出信号完全同相，省去外部反相电路，替代4~6颗分立三极管+电阻搭建的传统推挽电路，大幅简化PCB布线、降低整机BOM成本，适配电磁炉、破壁机、DC-DC开关电源、小型变频风机等低压功率控制场景，-20℃~+85℃宽温稳定运行。
※ 注：芯片仅支持N沟道功率管，不可驱动PMOS；负载栅极电容大于10nF时，建议工作频率≤50KHz，降低开关发热。
产品完整描述：N531提供SOT23-5贴片、TO9直插两种成熟封装，内置分压比较单元与8Ω匹配输出电阻，外围仅需一颗电源滤波电容即可工作，无需额外栅极限流电阻。芯片传输延时低至0.1μs，充放电速度快，大幅降低IGBT/MOS开关损耗、整机温升；原厂量产成熟，RoHS环保标准，批量成本极低，解决分立元件一致性差、贴片繁琐问题，是小家电功率驱动国产化优选方案。

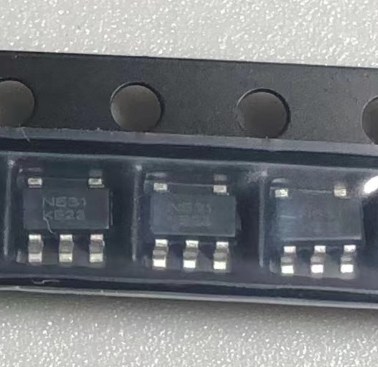

N531 封装与包装订购信息
| 产品型号 | 丝印名称 | 封装规格 | 标准包装 |
|---|---|---|---|
| N531 | N531 | SOT23-5 | 3000只/卷 |
| N531 | N531 | TO94 | 1000只/袋 |
产品核心优势
● 5V~18V宽直流供电，兼容12V/15V小家电辅助电源，无需额外稳压电路
● 推挽输出拉/灌电流均达500mA，快速充放电栅极电容，功率管发热显著降低
● 输入输出同相逻辑，无需修改主控程序时序，直接替换传统分立推挽电路
● 超快开关速度：1nF负载下升降沿仅20ns，最高支持350KHz高频开关应用
● 双封装灵活选型：SOT23-5适配超薄PCB，TO94散热更优适合大功率电磁炉主板
● 外围极简设计，仅需0.1uF电源滤波电容，减少物料、简化贴片生产
● 工业家电级温区-20℃~85℃，内置输出限流，长期运行稳定可靠
关键电气参数
| 参数名称 | 典型规格 | 单位 |
|---|---|---|
| 直流工作电压VCC | 5~18（极限22） | V |
| 峰值推挽驱动电流 | ±500 | mA |
| 输入开启阈值 | 1 | V |
| 典型传输延时 | 0.1 | μs |
| 1nF负载升降沿 | 20~50 | ns |
| 最高推荐工作频率 | 350 | KHz |
| 工作温度范围 | -20 ~ +85 | ℃ |
| 最大功耗Pd | 0.7 | W |

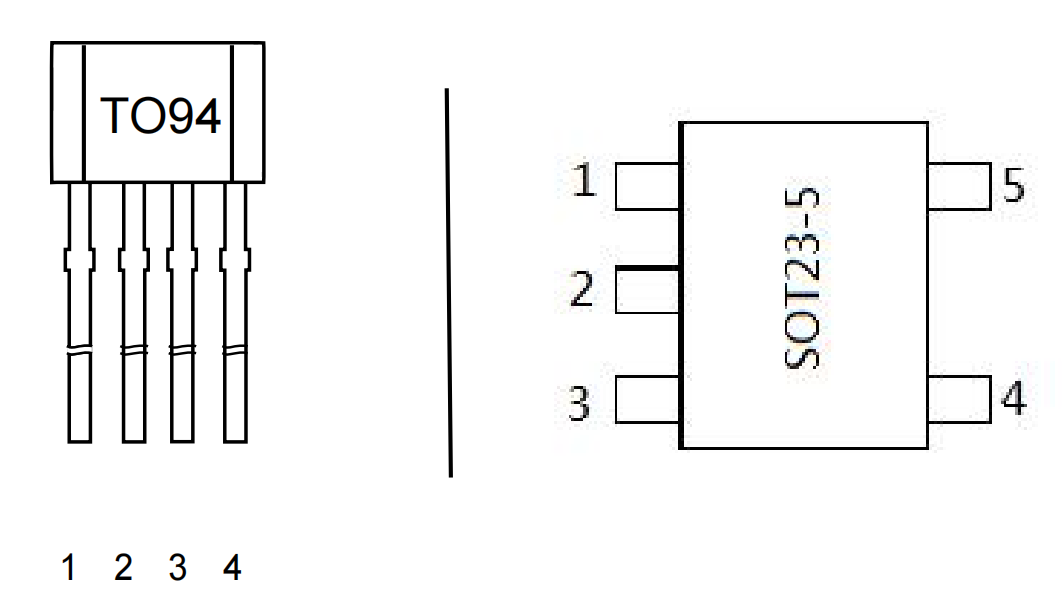

芯片引脚定义
1、SOT23-5贴片封装
| 引脚序号 | 引脚标识 | 功能说明 |
|---|---|---|
| 1 | VCC | 芯片直流电源输入端 |
| 2 | NC | 空脚，必须悬空禁止短接 |
| 3 | Vout | 栅极驱动输出端，接MOS/IGBT栅极 |
| 4 | GND | 系统公共地 |
| 5 | Vin | MCU逻辑信号输入脚 |
2、TO94直插封装
| 引脚序号 | 引脚标识 | 功能说明 |
|---|---|---|
| 1 | Vout | 栅极驱动输出 |
| 2 | VCC | 直流供电 |
| 3 | Vin | 控制信号输入 |
| 4 | GND | 接地 |

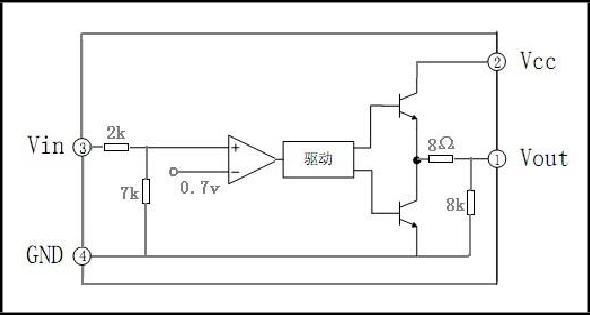

内部电路框架图
芯片内部集成基准比较器、驱动缓冲级、互补NPN/PNP推挽输出对管、内置8Ω输出限流电阻；MCU弱电信号经Vin输入，同相放大后从Vout输出大电流驱动信号，无需外部分立放大元件。

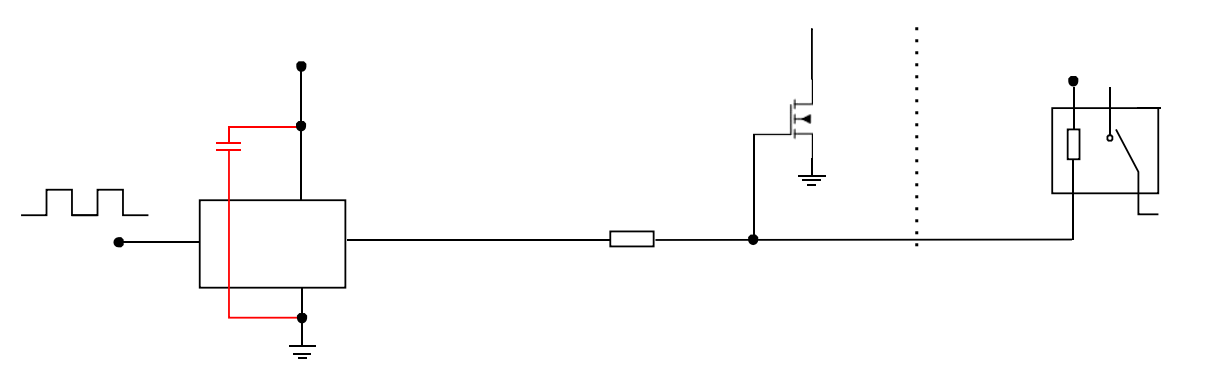

典型应用电路
标准应用方案：VCC与GND之间并联0.1uF滤波电容；MCU IO直接接入Vin；Vout串联小电阻接N沟道MOS/IGBT栅极；如需驱动直流继电器，在Vout与继电器线圈之间增加续流二极管保护芯片。NC空脚全程悬空，不可接地或接电源。
产品应用场景
● 厨房小家电：电磁炉IGBT驱动、破壁机/豆浆机功率MOS控制板、料理机调速回路
● 开关电源：低压DC-DC转换器、小型适配器功率开关驱动
● 工控控制板：低压N沟道MOS开关、5V/12V小型直流继电器驱动
● 小型变频设备：无刷风机、微型水泵功率管驱动
同系列栅极驱动IC选型对比
| 参数/型号 | N531（单通道同相） | N532（单通道反相） | N534（双通道推挽） |
|---|---|---|---|
| 供电电压 | 5~18V直流 | 5~18V直流 | 5~18V直流 |
| 峰值驱动电流 | ±500mA | ±500mA | 单路±400mA |
| 信号相位 | 输入输出同相 | 输入输出反相 | 两路独立同相 |
| 最高频率 | 350KHz | 350KHz | 250KHz |
| 封装 | SOT23-5 / TO94 | SOT23-5 | SOT23-6 |
替代分立推挽电路优势对比
N531一颗芯片即可替代由2只NPN、2只PNP三极管+2颗分压电阻组成的传统推挽放大电路，大幅优化设计。
● BOM精简：6颗分立元件替换为1颗IC，物料采购、贴片成本降低60%以上
● 一致性高：芯片内部元件匹配度统一，无三极管批次离散性问题
● PCB面积更小：SOT23-5贴片占用空间远小于分立器件排布
● 简化调试：无需调整基极限流电阻，上电即可稳定驱动功率管
● 故障率更低：减少多器件焊接虚焊、漏电故障点
品牌代理与技术服务
广晟微半导体为N531原厂一级授权代理商，常备SOT23-5、TO94两种封装现货，免费提供规格书、参考原理图、PCB布线规范；支持样品申领、小批量试产、大批量长期供货，工程师一对一提供IGBT/MOS驱动电路调试、EMC整改技术支持，服务小家电、工业电源、变频设备全行业客户。
常见问题FAQ
Q：N531可以驱动PMOS功率管吗？
Q：NC空脚如何处理，能否接地？
Q：驱动大容量IGBT时，最高开关频率限制多少？
Q：如何申请样品和获取规格书？
