JIUYOU 一级代理 电流传感器 JYM49178

JYM49178 系列是一款开环霍尔电流传感芯片，具有高精度、高带宽、快速响应、高线性度、低温度漂移等优点。芯片提供 0~100A 电流检测范围，内部采用差分霍尔结构，有效抑制外部杂散磁场。JYM49178 为高性能电流传感器领域提供了新的解决方案。

该系列是一款高性能单端输出线性电流传感器，可以有效测量交流（AC）或直流（DC）电流，可广泛应用于工业、消费类及通信类设备。内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和 IC 封装应力的影响。提供 SOIC-10 封装，工作温度范围 -40~125℃，符合 RoHS 标准。

产品系列选型表

※ 25℃ 下的连续测试支持 100A，若测试范围增加或环境温度上升，请参考降额曲线采取散热措施。

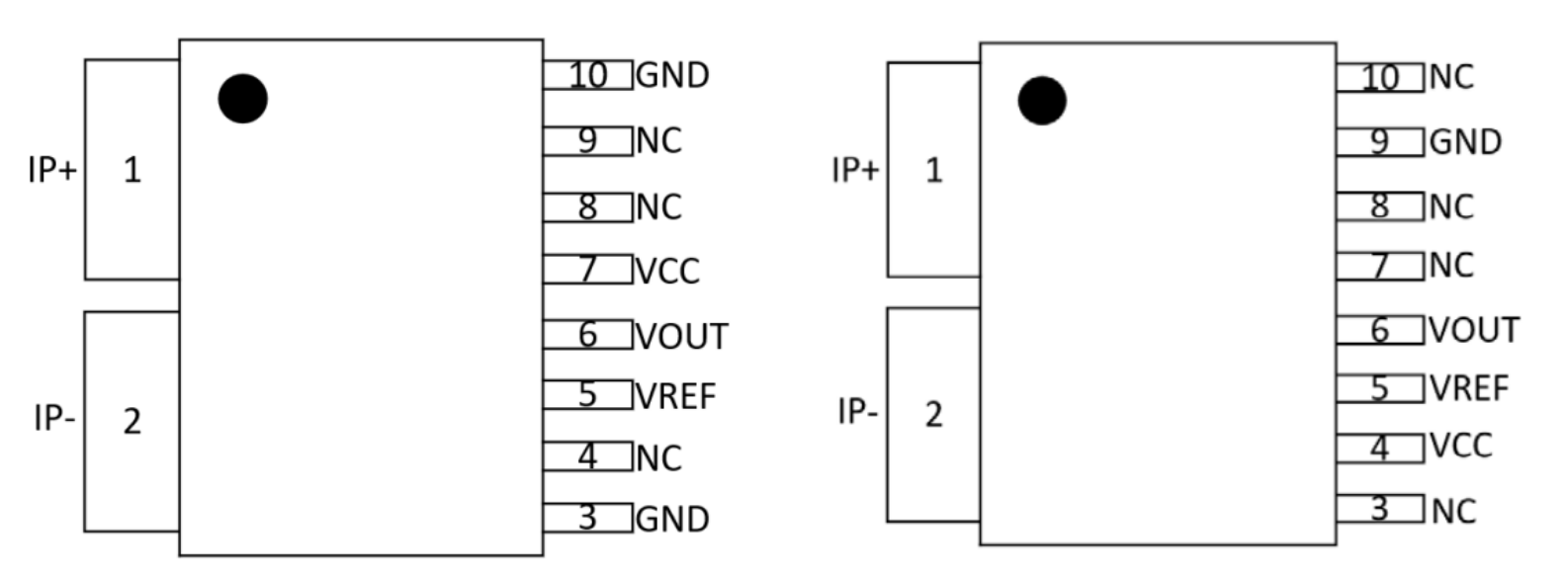

芯片引脚定义（SOIC-10）

注：NC 脚必须悬空，禁止接地或接电源。

关键电气参数

精度特性（JYM49178-050FB 典型值）

注：080FB 及 100FB 型号精度参数略有差异，详见数据手册。

产品应用场景

• ● 逆变器电流检测

• ● 电机相位电流检测

• ● 蓄电池负载检测系统

• ● 电流互感器

• ● 开关电源

• ● 过载保护装置

产品核心优势

• ● 大电流、高精度 0~100A 电流检测

• ● 低原边导通电阻：0.27mΩ

• ● 零点温漂：±2mV，灵敏度温漂：±0.2%

• ● 线性度误差：±0.05%

• ● 高带宽：250kHz，快速响应：1.2μs

• ● 差分霍尔结构，有效抵抗外部磁场干扰

• ● 隔离耐压：5000Vrms

• ● 兼容 3.3V/5V 供电，比例/固定输出可选

• ● 标准 SOIC-10 封装，-40℃~125℃ 宽温工作

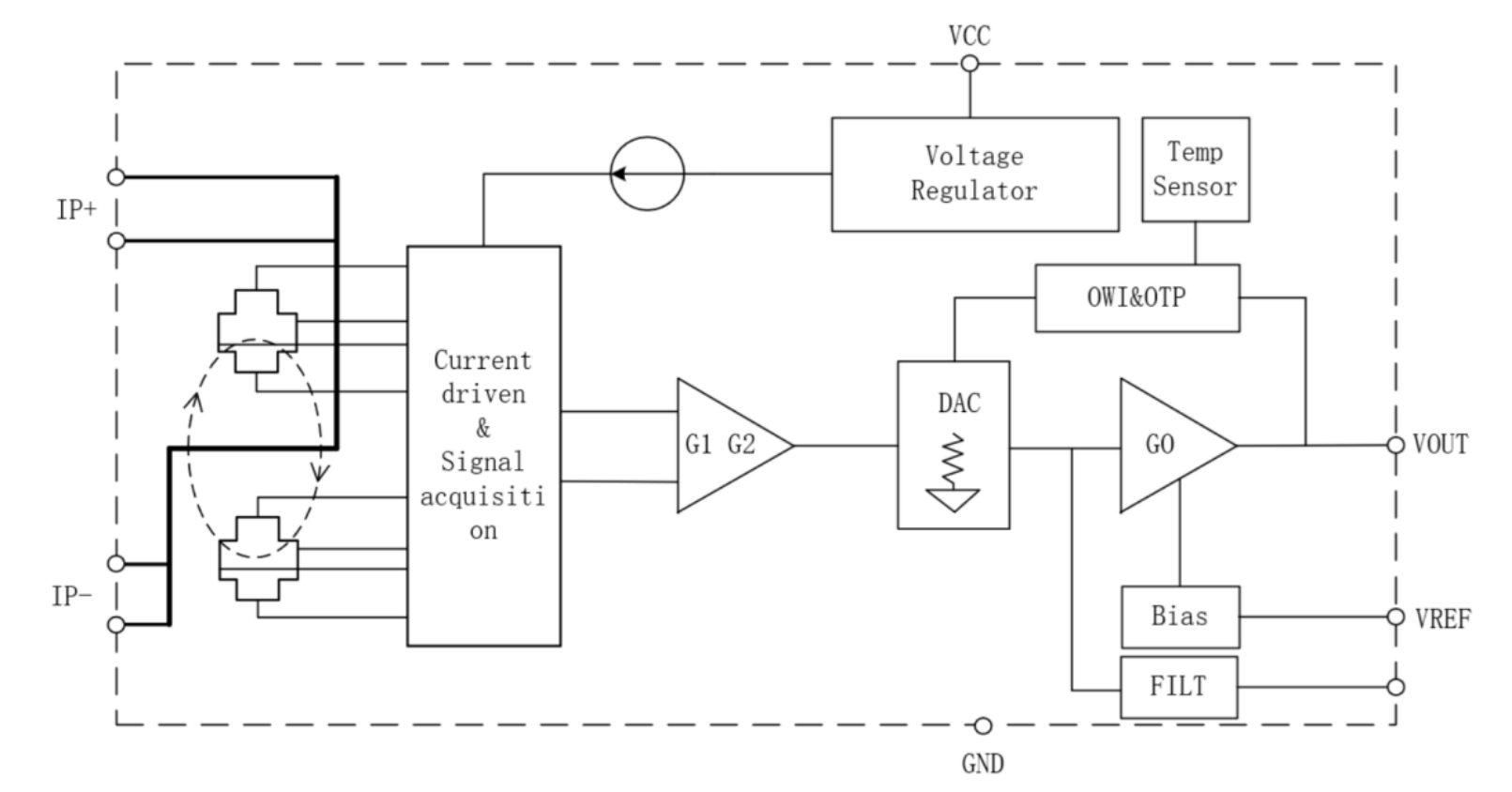

内部功能框图

芯片内部集成差分霍尔感应单元、动态失调消除电路、信号调理放大电路及输出驱动级。原边电流流经低阻抗导线产生的磁场被差分霍尔单元感应，经放大处理后从 VOUT 输出与电流成比例的电压信号。

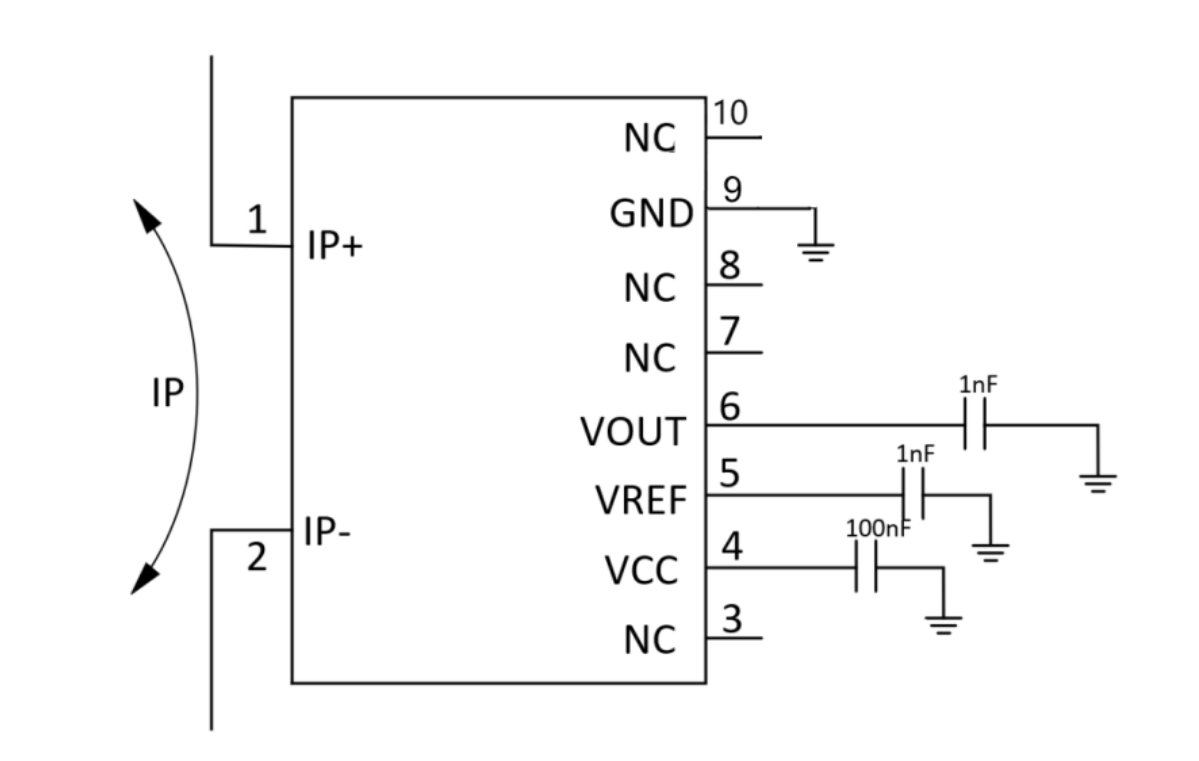

典型应用电路

标准应用方案：VCC 与 GND 之间并联 0.1μF 滤波电容；VREF 引脚外接 1nF 参考电容；VOUT 输出可直接连接 ADC 采样；原边电流从 IP+ 流入、IP- 流出。推荐输出负载电阻 RL ≥ 4.7kΩ，参考负载电阻 RLREF ≥ 10kΩ。

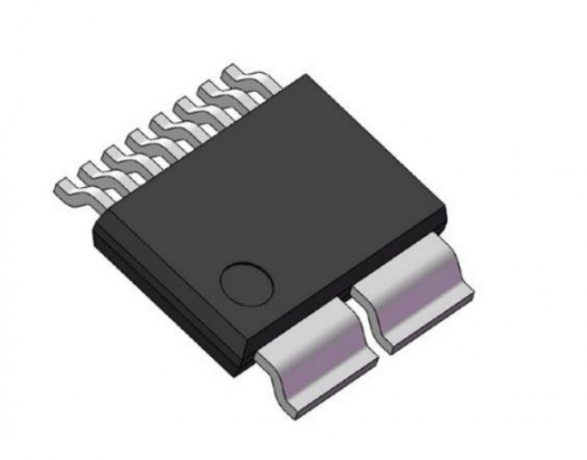

封装信息（SOIC-10）

绝缘规格

绝对最大额定值

应力超出绝对最大额定值所列的值可能会对器件造成永久损坏。

ESD 等级

JEDEC JEP155 指出 500V HBM 可在标准 ESD 控制流程下安全生产。

动态响应特性

• 上电启动时间 Tpo：电源达到最小规定工作电压后，输出电压稳定在稳定值 ±10% 范围内所需的时间，典型值 1ms。

• 上升时间 Tr：输出达到满量程值 10% 到 90% 之间的时间间隔，典型值 1.0μs。

• 传输延迟 Tprop：被测电流达到满值 20% 与传感器输出达到满幅输出 20% 之间的时间间隔。

• 响应时间 Tresponse：被测电流达到满值 90% 与传感器达到对应满幅输出 90% 的时间间隔，典型值 1.2μs。

品牌代理与技术服务

广晟微半导体为九祐微电子（JYM）原厂一级授权代理商，常备 JYM49178 系列全型号现货，免费提供规格书、参考原理图、PCB 布线规范；支持样品申领、小批量试产、大批量长期供货。工程师一对一提供电流传感器电路调试、EMC 整改技术支持，服务工业控制、电源管理、新能源等行业客户。
