产品核心参数摘要： N532 单通道功率开关控制器，5~18V宽直流供电，推挽峰值±500mA驱动电流，输入输出同相，内置5Ω输出电阻，带使能控制（ENA），最高500KHz开关频率（1nF负载），支持1200V/25A IGBT/N沟道MOS，SOT23-5封装，完美替代分立推挽电路，适用于家电/工业驱动，广晟微原厂现货代理。
N532 单通道功率开关控制器｜IGBT/MOSFET驱动IC 带使能控制
N532 是一款通用的功率开关控制器，可以替代由分立元件组成的推挽电路，可直接驱动 IGBT、功率 MOSFET、继电器等功率开关。芯片采用 5~18V 直流宽压供电，输入输出信号同相，内置 5Ω 输出电阻，并集成使能控制引脚（ENA），方便系统级电源管理。SOT23-5 小型封装，简单小巧，广泛应用于家电控制板、工业驱动、开关电源等场景。
核心亮点：5~18V直流宽压供电｜推挽±500mA峰值驱动｜输入输出同相｜内置5Ω输出电阻｜带使能控制ENA｜最高500KHz开关频率｜SOT23-5封装｜直接替代分立推挽电路｜驱动1200V/25A IGBT
※ 注：芯片专为N沟道功率管设计；驱动高压大电流IGBT时，建议工作频率≤50KHz，以降低开关损耗。
产品完整描述：N532 提供 SOT23-5 贴片封装，内置输出限流与 5Ω 匹配电阻，外围仅需一颗电源滤波电容即可稳定工作。输入信号与输出信号同相，无需外部反相电路。芯片具有使能控制脚（ENA），高电平使能，低电平关断，便于实现系统待机或故障保护。驱动电流达 ±500mA，可快速充放电栅极电容，有效降低功率管开关损耗。原厂量产成熟，RoHS 环保标准，是替代分立三极管推挽电路的高性价比之选。
N532 封装与包装订购信息
| 产品型号 | 丝印名称 | 封装规格 | 标准包装 |
|---|
| N532 | N532 | SOT23-5 | 3000只/卷 |
产品核心优势
● 5~18V 宽直流供电，兼容 12V/15V 常见辅助电源，无需额外稳压
● 推挽输出拉/灌电流均达 500mA，快速驱动大电容负载
● 内置 5Ω 输出电阻，可省去外部栅极限流电阻，简化设计
● 带使能控制引脚（ENA），高电平工作，低电平关断，便于系统节能与保护
● 输入输出同相，无需修改控制逻辑，直接替换分立推挽电路
● 最高 500KHz 开关频率（1nF 负载），满足高频应用需求
● SOT23-5 超小型封装，节省 PCB 面积，适合紧凑型设计
● -40℃~+85℃ 宽温工作（存储温度 -55~+150℃），工业级可靠性
关键电气参数
| 参数名称 | 典型规格 | 单位 |
|---|
| 直流工作电压 VCC | 5~18（极限24） | V |
| 峰值推挽驱动电流 | ±500 | mA |
| 输入开启阈值 | 1.5~1.8 | V |
| 使能电压（ENA） | 3~5V工作，0V关断 | V |
| 静态工作电流 | 1（典型） | μA |
| 输入阻抗 | 12~15 | kΩ |
| 上升/下降沿（1nF负载） | 20~50 | ns |
| 最高开关频率（1nF负载） | 500 | KHz |
| 工作温度范围 | -40 ~ +85 | ℃ |
| ESD等级 | 2000 | V |
交流参数（Ta=25℃）
| 参数 | 测试条件 | 典型值 | 单位 |
|---|
| 上升沿延时 TPHH | VCC=15V, CL=1nF | 1 | μs |
| 下降沿延时 TPLL | VCC=15V, CL=1nF | 1 | μs |
| 上升沿 Tr | CL=1nF | 20~50 | ns |
| 下降沿 Tf | CL=1nF | 20~50 | ns |
| 上升沿（10nF） | CL=10nF | 90~200* | ns |
| 下降沿（10nF） | CL=10nF | 110~250* | ns |
* 当驱动1200V/20A IGBT时，上升沿最大500ns，下降沿最大550ns。

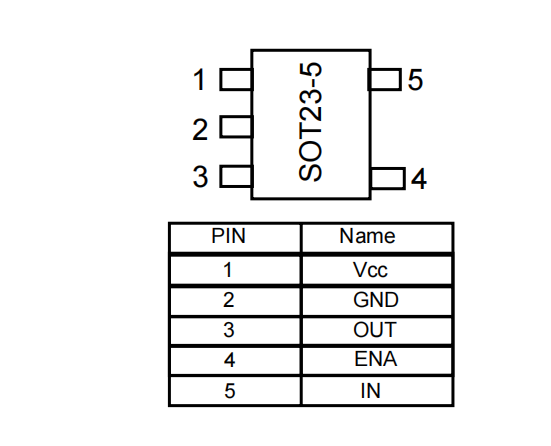

芯片引脚定义（SOT23-5）
| 引脚序号 | 引脚标识 | 功能说明 |
|---|
| 1 | VCC | 芯片直流电源输入端（5~18V） |
| 2 | GND | 系统公共地 |
| 3 | OUT | 栅极驱动输出，接MOS/IGBT栅极 |
| 4 | ENA | 使能控制脚，高电平（3~5V）使能输出，低电平（0V）关断输出 |
| 5 | IN | MCU逻辑信号输入 |

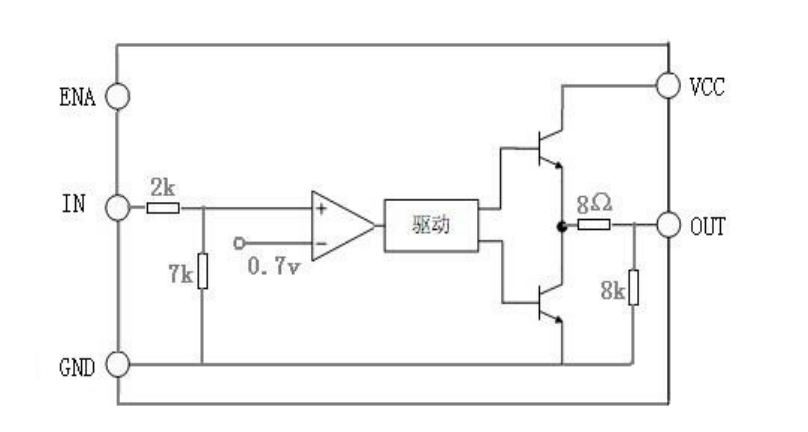

内部电路框架图
芯片内部集成电平转换、驱动缓冲、互补推挽输出对管以及 5Ω 输出限流电阻；输入信号经同相放大后驱动输出级，ENA 脚控制输出使能。

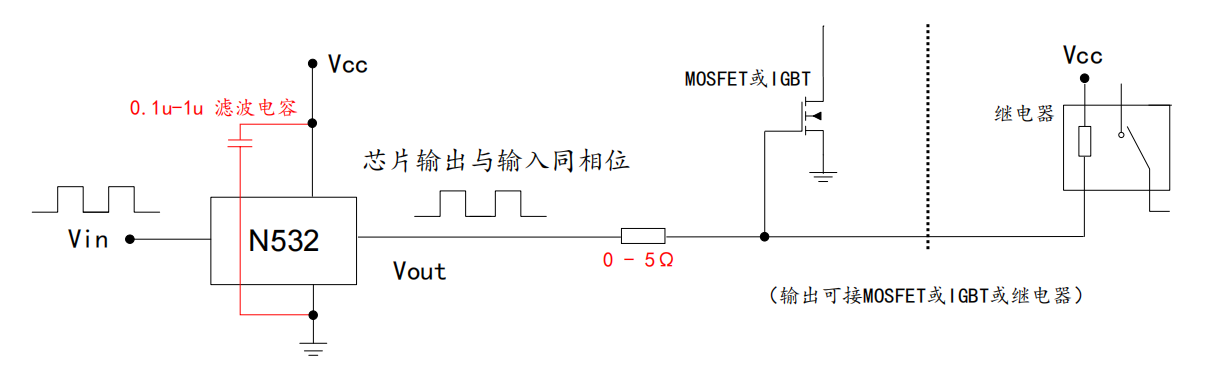

典型应用电路
应用要点：
1) VCC 与 GND 间跨接 0.1μF 电容，滤除高频干扰；
2) 输出端已内置 5Ω 电阻，若驱动性能良好，可省去外部栅极串联电阻；
3) ENA 脚接高电平（3~5V）使能输出，低电平（0V）关闭输出；
4) 布线时尽量靠近 MCU，以获得更稳定性能。
同系列栅极驱动IC选型对比
| 参数/型号 | N531（单通道同相） | N532（单通道同相+使能） | N534（双通道推挽） |
|---|
| 供电电压 | 5~18V | 5~18V | 5~18V |
|---|
| 峰值驱动电流 | ±500mA | ±500mA | 单路±400mA |
|---|
| 信号相位 | 同相 | 同相 | 两路独立同相 |
|---|
| 使能控制 | 无 | 有（ENA） | 无 |
|---|
| 内置输出电阻 | 8Ω | 5Ω | — |
|---|
| 最高频率 | 350KHz | 500KHz（1nF） | 250KHz |
|---|
| 封装 | SOT23-5 / TO94 | SOT23-5 | SOT23-6 |
|---|
替代分立推挽电路优势对比
N532 一颗芯片即可替代由 2 只 NPN、2 只 PNP 三极管 + 分压电阻组成的传统推挽放大电路，并额外集成使能控制功能。
● BOM 精简：6 颗分立元件替换为 1 颗 IC，采购与贴片成本降低 60% 以上
● 一致性高：芯片内部匹配度高，无批次离散问题
● PCB 面积更小：SOT23-5 占用空间远小于分立器件排布
● 简化调试：无需调整基极限流电阻，内置 5Ω 输出电阻
● 故障率更低：减少多器件焊接虚焊、漏电风险
● 增加使能控制，便于系统待机与故障保护
品牌代理与技术服务
广晟微半导体为 N532 原厂一级授权代理商，常备 SOT23-5 封装现货，免费提供规格书、参考原理图、PCB 布线指南；支持样品申领、小批量试产、大批量长期供货。工程师一对一提供驱动电路调试、EMC 整改技术支持，服务家电、工业电源、新能源等行业客户。
常见问题FAQ
Q：N532 的 ENA 引脚如何使用？
A：ENA 为高电平（3~5V）时芯片正常工作输出；低电平（0V）时输出被强制关闭，适用于系统待机或故障保护。该引脚内部有下拉电阻，悬空时默认低电平关断。
Q：N532 能否驱动 PMOS？
A：不推荐，芯片专为 N 沟道 MOSFET 和 IGBT 优化，驱动 PMOS 可能存在电平不匹配问题，请选用专用高侧驱动芯片。
Q：N532 与 N531 的主要区别？
A：N532 比 N531 多一个使能控制脚（ENA），内置输出电阻为 5Ω（N531 为 8Ω），且最高开关频率更高（500KHz vs 350KHz），封装仅有 SOT23-5。
Q：如何申请样品和获取规格书？
A：联系销售热线 18018703531，备注 N532，即可免费申领样品、发送完整 PDF 规格书与应用方案。
