JYM49186 系列是九祐微电子（JIUYOU）推出的一款集高精度、高带宽、高响应、高线性度、低温漂等特点于一体的开环霍尔电流传感芯片。该系列提供从 ±50A 到 ±200A 的多种量程型号，为高精度、高性能电流检测市场提供了全新的解决方案。

芯片内部集成磁芯封装，初级导体与传感电路隔离性能高达 4.8kV，可适应强电磁、高隔离的电流检测环境。采用开环霍尔原理，可有效测量交流（AC）或直流（DC）电流，广泛应用于工业、消费类及通信类设备。JYM49186 系列在全温范围内典型灵敏度温漂仅 ±0.2%，确保了在宽温度范围内的测量稳定性。

内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和 IC 封装应力的影响。全系列采用 PFF/PSF/PSS 封装，符合 RoHS 标准，是传统电流互感器的理想替代方案。

订购信息表 / 产品系列

产品核心优势

• ● 大电流、高精度：支持 0~200A 大电流检测，输出总误差 ±1%

• ● 卓越的温漂特性：零点温漂 ±5mV，灵敏度温漂 ±0.2%（全温范围）

• ● 高线性度：线性度误差 ±0.2%，保证输出与被测电流的高度线性关系

• ● 高带宽、快响应：带宽 250kHz，响应时间仅 1.5μs，满足高频瞬态测量

• ● 强隔离、抗干扰：隔离耐压 4.8kV，内部集成磁芯有效抵抗杂散磁场

• ● 宽温工作：提供 -40~150℃（50A）、-40~125℃（100A）及 -40~85℃（150A/200A）选项

• ● 多种封装：PFF/PSF/PSS 可选，满足不同装配需求

• ● 交直流兼容：同时支持交流和直流电流检测

关键电气参数（典型值）

引脚定义与功能

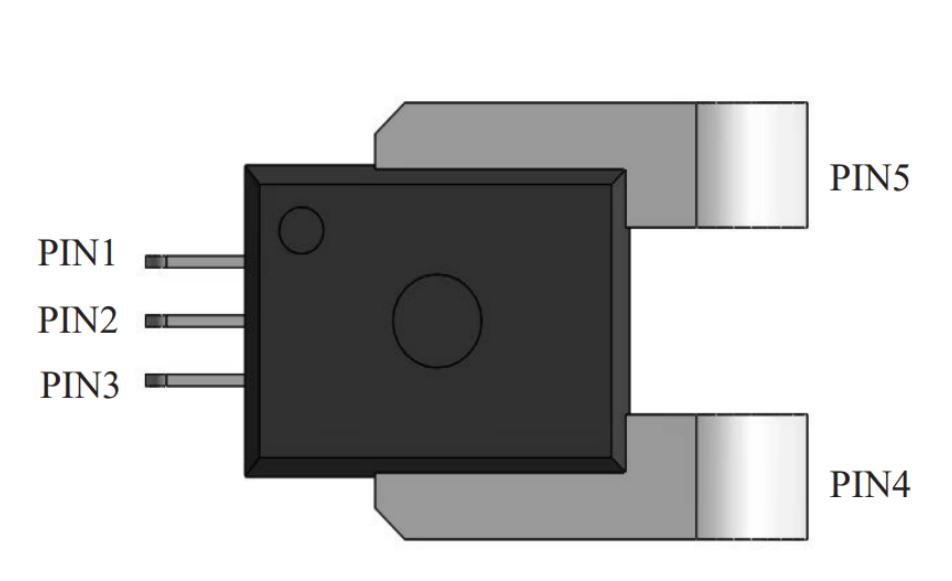

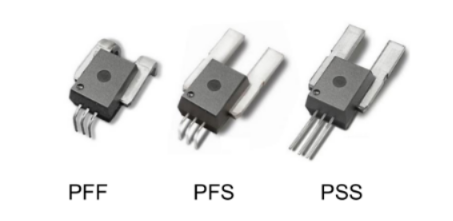

JYM49186 系列提供 PFF、PSF、PSS 三种封装形式，引脚功能定义相同，主要区别在于引脚框架尺寸和散热性能。关键引脚功能如下：

内部功能框图

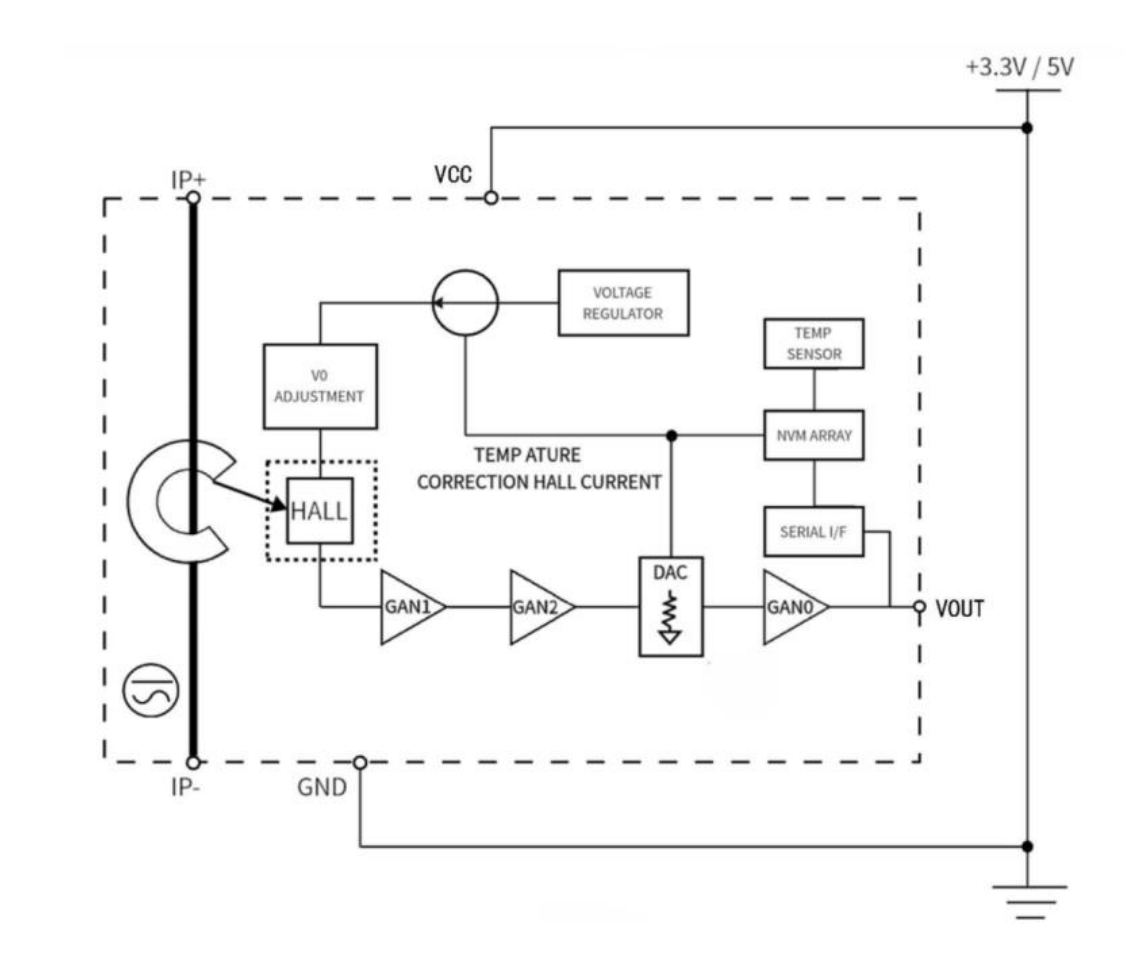

芯片内部集成了霍尔传感单元、差分放大器、滤波器、输出驱动电路以及动态失调消除电路。原边电流产生的磁场被霍尔单元感应，经差分放大和滤波处理后输出与电流成比例的模拟电压信号。集成磁芯有效抵抗外部杂散磁场干扰。

典型应用电路

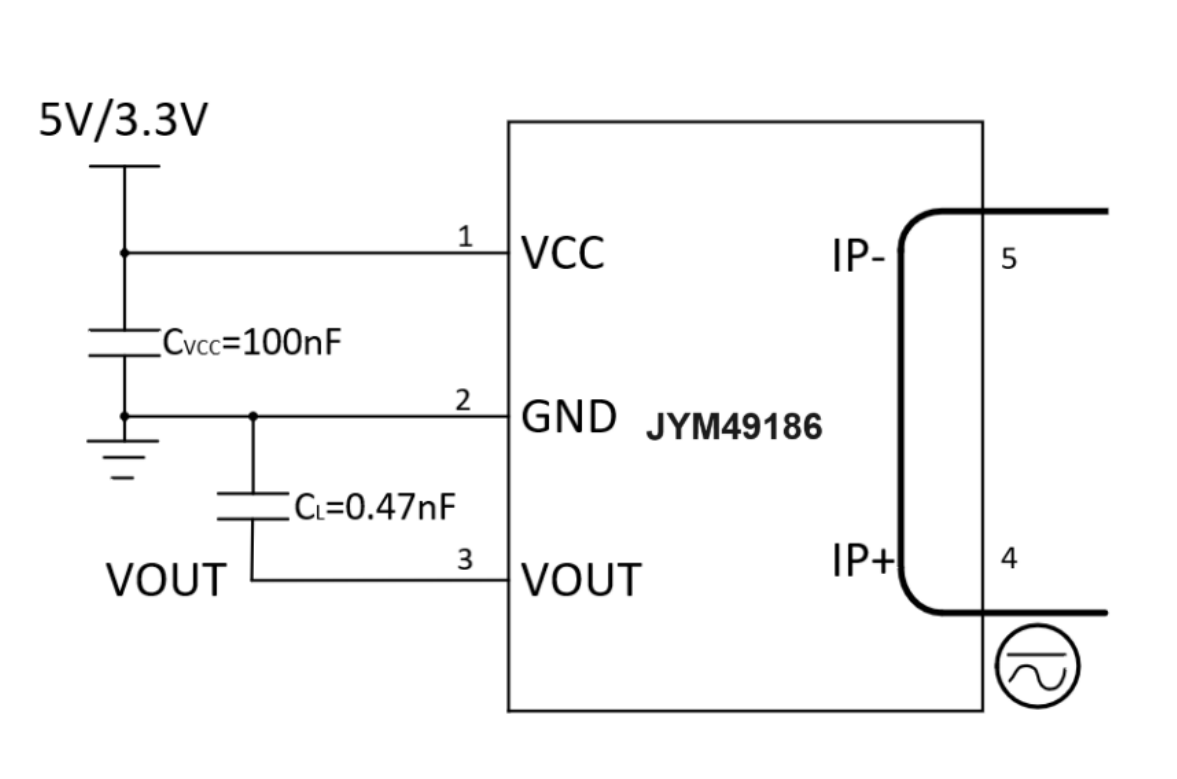

应用电路非常简洁：被测大电流从 IP+ 端流入、IP- 端流出（内部导通电阻极低，压降可忽略）；VCC 供电 3.3V 或 5V；OUT 引脚输出与电流成比例的模拟电压信号；VREF 引脚用于参考电压设置。芯片内部集成磁芯和信号调理电路，无需外部磁屏蔽或复杂的信号调理电路。

高带宽 250kHz 和快速响应 1.5μs 特性，使其可精确捕捉瞬态电流变化，适用于各种变频、逆变和电机控制场合。

应用场景

• ● 光伏逆变器、工业变频器电流检测

• ● 电机控制器相电流检测（伺服、步进、BLDC）

• ● 电流互感器替代方案

• ● UPS 电源、开关电源电流监测

• ● 过载保护装置、智能断路器

• ● 电动汽车充电桩、电焊机电流检测

• ● 蓄电池负载检测系统

功能详细描述

1. 工作原理

采用开环霍尔效应原理，被测电流在磁芯中产生正比于电流的磁场，霍尔元件将其转换为电压信号，经放大滤波后输出。

2. 灵敏度与量程

提供 ±50A、±100A、±150A、±200A 四种量程，不同量程对应不同灵敏度（见订购信息表），用户可根据实际电流范围选择。

3. 隔离与绝缘

原边与副边隔离耐压 4.8kV，满足工业安全规范。

4. 温度补偿

内置温度补偿电路，确保全温范围灵敏度温漂 ≤ ±0.2%，零点温漂 ≤ ±5mV。

5. 动态失调消除

消除外界应力和封装应力影响，保证长期稳定性。

6. 输出模式

双向（B 后缀，零点 = VCC×0.5）和单向（U 后缀，零点 = VCC×0.1）可选。

产品选型对比表（典型型号）

产品优势

相比传统电流互感器，JYM49186 系列具有显著优势：

• ● 体积小、重量轻：多种紧凑封装可选，节省 PCB 空间

• ● 高带宽、快响应：250kHz 带宽，1.5μs 响应时间，可测量高频瞬态电流

• ● 高精度、低温漂：全温范围测量稳定

• ● 强隔离：4.8kV 隔离耐压，安全可靠

• ● 交直流测量：同时支持交流和直流

• ● 性价比高：供货稳定，是进口替代的理想选择

JYM49186 系列是追求大电流、高精度、快响应、高可靠性电流检测应用的理想选择。
