JYM49168 系列是九祐微电子（JIUYOU）推出的一款集高精度、高带宽、快速响应、高线性度、低温漂等特点于一体的开环霍尔电流传感芯片，提供 0‑50A 电流检测范围，为高性能电流传感器领域提供了新的解决方案。

芯片内部采用差分霍尔结构，有效抑制外部杂散磁场干扰，确保在复杂电磁环境下的测量稳定性。初级导体与传感电路隔离耐压达 3000Vrms，可广泛应用于工业、消费类及通信类设备。兼容 3.3V/5V 供电，支持比例输出和固定输出两种模式，灵活适配不同系统需求。

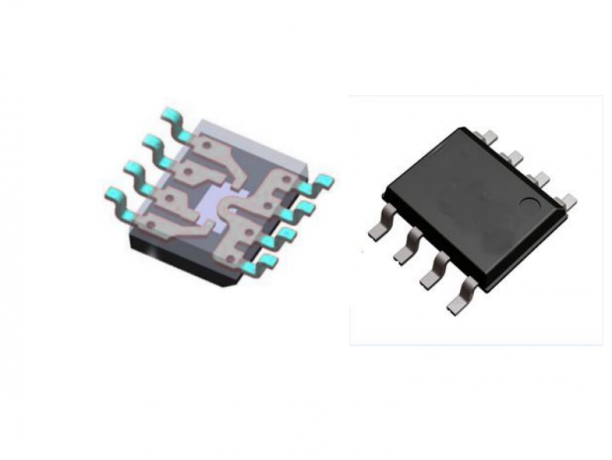

内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和 IC 封装应力的影响。JYM49168 系列提供 SOP8 封装，工作温度范围 -40~125℃，符合 RoHS 标准，是传统电流互感器的理想替代方案。

订购信息表 / 产品系列

产品核心优势

• ● 大电流、高精度：支持 0‑50A 大电流检测，输出总误差低至 ±0.6%（典型）

• ● 超低原边导通电阻：典型值 0.85mΩ，最大 1.2mΩ，有效降低功率损耗和发热

• ● 卓越的温漂性能：零点温漂 ±2mV（典型），灵敏度温漂 ±0.5%（典型），全温范围稳定可靠

• ● 高线性度：线性度误差 ±0.1%（典型），保证输出与被测电流的高度线性关系

• ● 高带宽、快响应：带宽 250kHz，响应时间 1.6μs，适合高频瞬态电流测量

• ● 差分霍尔抗干扰：有效抑制外部杂散磁场，提高测量稳定性

• ● 强隔离：隔离耐压 3000Vrms，确保高压侧与低压侧安全隔离

• ● 灵活供电与输出：兼容 3.3V/5V 供电，支持比例输出和固定输出两种模式

• ● 宽温工作：-40~125℃，适应严苛工业环境

• ● 紧凑封装：SOP8 封装，节省 PCB 空间，符合 RoHS 标准

关键电气参数（典型值）

引脚定义与功能

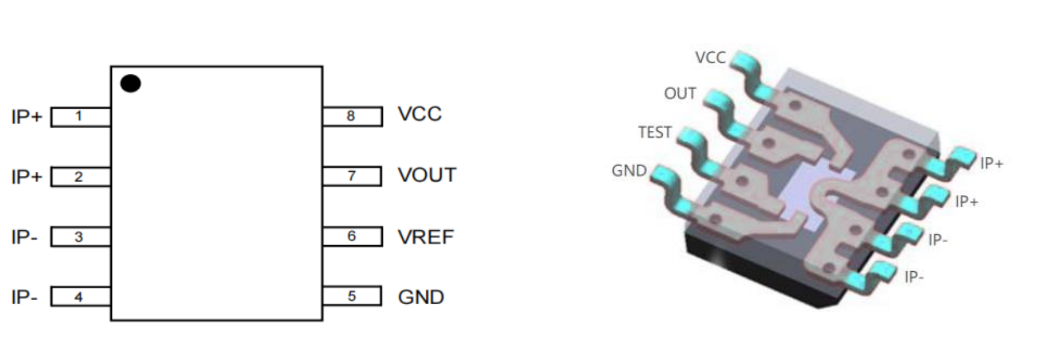

JYM49168 系列采用 SOP8 封装，引脚功能定义如下：

内部功能框图

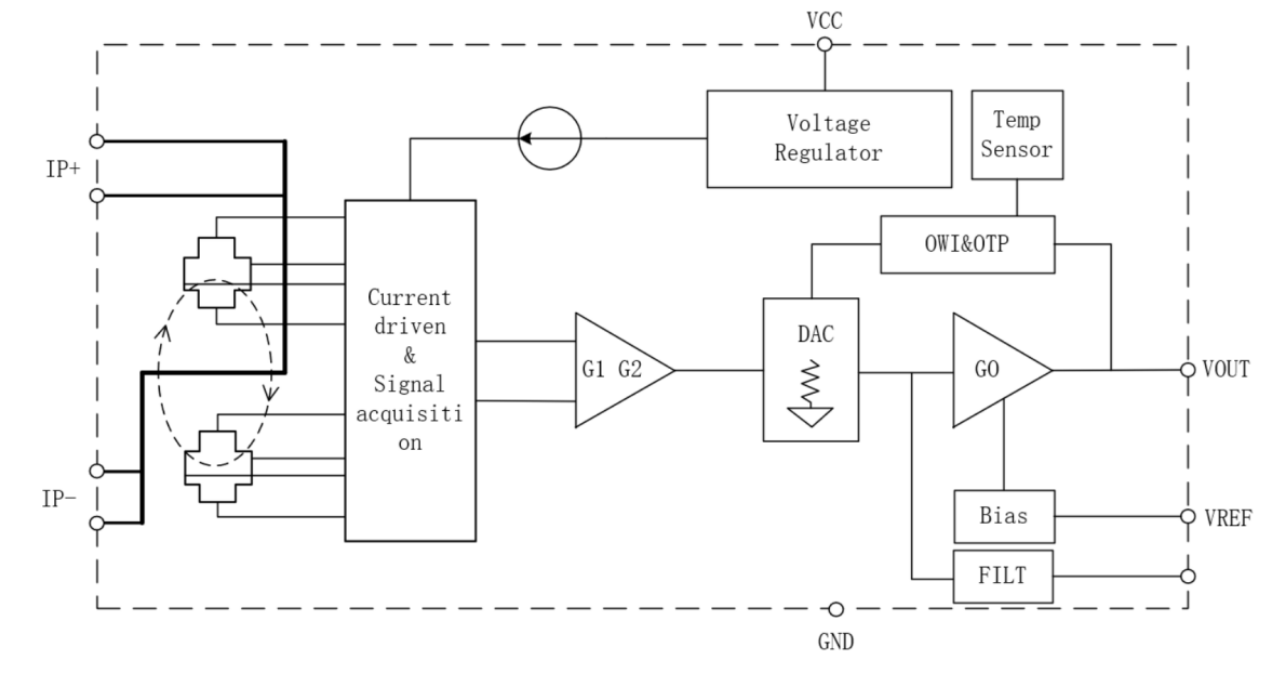

芯片内部集成差分霍尔传感单元，有效抑制共模磁场干扰。原边电流产生的磁场被差分霍尔单元感应，经放大器放大、滤波处理后输出与电流成比例的模拟电压信号。内部集成动态失调消除电路，确保长期稳定性。

典型应用电路

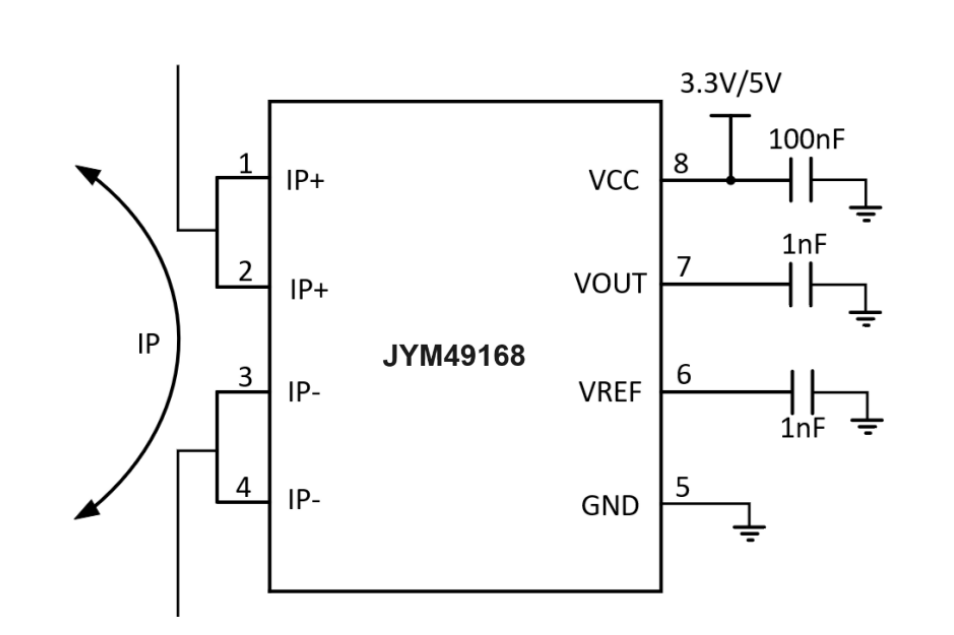

应用电路简洁：被测电流从 IP+ 端流入、IP- 端流出（内部导通电阻极低，压降可忽略）；VCC 供电 3.3V 或 5V；OUT 引脚输出与电流成比例的模拟电压；VREF 引脚用于参考电压设置（比例模式输入参考，固定模式输出参考）。差分霍尔结构有效抑制外部磁场干扰，无需额外磁屏蔽。

高带宽 250kHz 和快速响应 1.6μs 特性，使其可精确捕捉瞬态电流变化，适用于逆变器、电机控制、开关电源等应用。

应用场景

• ● 逆变器电流检测（光伏、变频器）

• ● 电机相位电流检测（伺服、步进、BLDC）

• ● 蓄电池负载检测系统

• ● 电流互感器替代方案

• ● 开关电源电流监测

• ● 过载保护装置、智能断路器

功能详细描述

1. 工作原理

采用开环霍尔效应原理，被测电流在磁芯中产生正比于电流的磁场，差分霍尔元件将其转换为电压信号，经放大滤波后输出。差分结构有效抵消外部共模磁场干扰。

2. 灵敏度与量程

提供 ±10A、±20A、±30A、±40A、±50A 及 30A 单向等多种量程，不同量程对应不同灵敏度（详见订购信息表），用户可根据实际电流范围选择。

3. 输出模式

支持比例输出（VREF 随 VCC 比例变化）和固定输出（VREF 内部固定）两种模式，灵活适配不同 ADC 参考电压需求。

4. 隔离与绝缘

原边与副边隔离耐压 3000Vrms，满足工业安全规范。

5. 温度补偿

内置温度补偿电路，确保全温范围灵敏度温漂 ≤ ±0.5%（典型），零点温漂 ≤ ±2mV（典型），保持高精度测量。

6. 动态失调消除

消除外界应力和封装应力影响，保证长期稳定性。

产品选型对比表（典型型号）

产品优势

相比传统电流互感器，JYM49168 系列具有显著优势：

• ● 体积小、重量轻：SOP8 封装，节省 PCB 空间

• ● 高带宽、快响应：250kHz 带宽，1.6μs 响应时间，可测量高频瞬态电流

• ● 高精度、低温漂：全温范围测量稳定，误差低

• ● 差分霍尔抗干扰：有效抑制外部磁场，适合复杂电磁环境

• ● 强隔离：3000Vrms 隔离耐压，安全可靠

• ● 交直流测量：同时支持交流和直流

• ● 性价比高：供货稳定，是进口替代的理想选择

JYM49168 系列是追求高精度、快响应、高可靠性电流检测应用的理想选择。
