MS5192ET / MS5193ET 16/24位 Σ-Δ ADC｜低功耗低噪声三通道差分｜兼容 AD7792/AD7793
MS5192ET/MS5193ET 是瑞盟科技（Relmon）专为高精度测量应用设计的低功耗、低噪声、三通道差分输入的 16/24 位 Σ-Δ 模数转换器。该系列芯片内部集成了输入缓冲器、低噪声仪表放大器，当增益设置为 64、更新速率为 4.17Hz 时，均方根噪声仅为 25nV，功耗典型值 380μA，在功耗、精度、噪声等方面均表现优异。满量程积分非线性（INL）达到 ±15ppm，失调误差仅 ±1μV，确保了极高的测量准确度。
芯片内置精密低漂移带隙基准源，温漂典型值仅 10ppm/℃（最大值 15ppm/℃），达到国内领先水平。同时集成可编程激励电流源、Burnout 检测电流源和偏置电压发生器（0.5×AVDD），支持外部差分基准。输出数据速率可通过寄存器设置为 4.17Hz 至 470Hz，支持外部时钟或内部时钟。工作电源电压范围 2.7V~5.25V，温度范围 -40℃~105℃。采用 TSSOP16 封装，引脚间距仅 0.65mm，小尺寸高集成度，极大节省 PCB 空间。可兼容替换 ADI 的 AD7792/AD7793，适用于工业测温、精密仪器、过程控制等专业领域。
※ 注：MS5193ET 为 24 位版本，MS5192ET 为 16 位版本，其余特性一致。

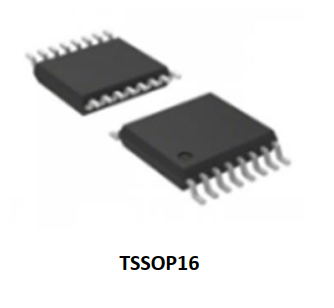

订购信息表 / 封装与包装规格
| 产品型号 | 打印名称 | 封装方式 | 包装类型 |
|---|---|---|---|
| MS5192ET | MS5192ET | TSSOP16 | 3000 只/卷 , 3000 只/盒 |
| MS5193ET | MS5193ET | TSSOP16 | 3000 只/卷 , 3000 只/盒 |
产品核心优势
● 16/24 位高分辨率 Σ-Δ ADC，三通道差分输入，满足多路传感器采集
● 超低 RMS 噪声：25nV@4.17Hz（增益 64），30nV@16.7Hz，适合微弱信号测量
● 超低功耗：典型工作电流仅 380μA，适合便携式和电池供电设备
● 集成低噪声仪表放大器（PGA），增益可配置，简化外围设计
● 内置低温漂带隙基准（典型 10ppm/℃），减少外部基准元件
● 可编程激励电流源、Burnout 检测、偏置电压发生器，丰富传感器支持
● 输出数据速率可编程（4.17Hz~470Hz），兼顾速度与分辨率
● 集成 50Hz/60Hz 陷波滤波器，有效抑制工频干扰
● 宽电源电压 2.7V~5.25V，兼容 3.3V/5V 系统
● 工业级温度范围 -40℃~105℃，适应严苛环境
● 引脚兼容 AD7792/AD7793，可直接替换升级，降低切换风险
● TSSOP16 小封装，间距 0.65mm，节省 PCB 面积
关键电气参数
| 参数项 | 典型值 / 范围 | 单位 |
|---|---|---|
| 分辨率（MS5192ET / MS5193ET） | 16 / 24 | bits |
| 通道数（差分） | 3 | - |
| RMS 噪声（增益 64, 4.17Hz） | 25 | nV |
| RMS 噪声（增益 64, 16.7Hz） | 30 | nV |
| 功耗（典型） | 380 | μA |
| 满量程积分非线性（INL） | ±15 | ppm |
| 失调误差 | ±1 | μV |
| 内部基准温漂（典型/最大） | 10 / 15 | ppm/℃ |
| 输出数据速率（可编程） | 4.17 ~ 470 | Hz |
| 电源电压 | 2.7 ~ 5.25 | V |
| 工作温度范围 | -40 ~ +105 | ℃ |
| 封装类型 | TSSOP16 | - |

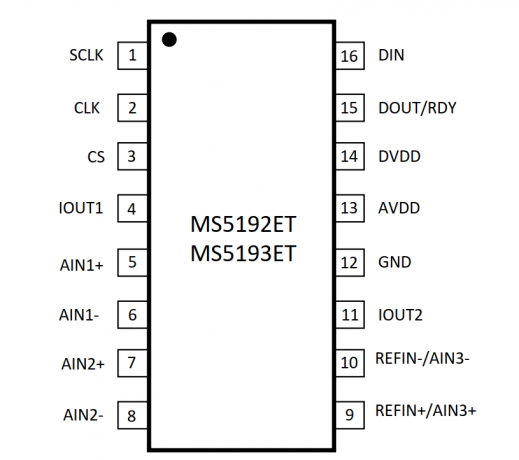

引脚定义与封装尺寸（TSSOP16）
详细引脚功能请参考数据手册，或联系广晟微技术支持获取。

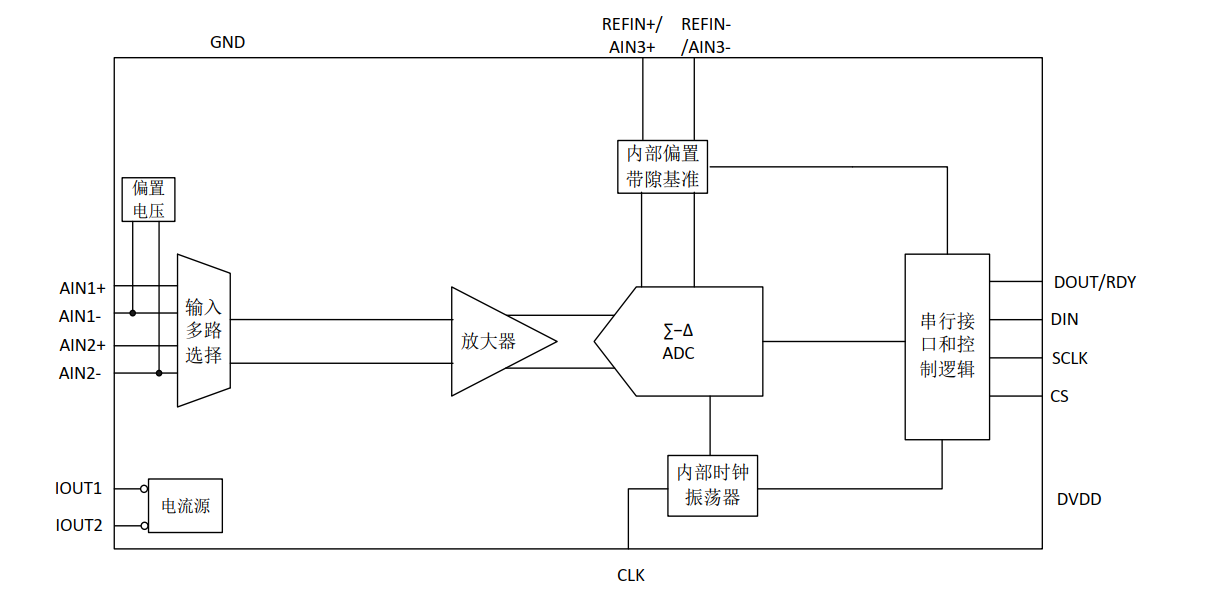

内部电路框图
芯片内部集成了三通道差分输入多路选择器、低噪声仪表放大器（PGA）、Σ-Δ 调制器、数字滤波器、低温漂基准源、振荡器、可编程电流源、Burnout 检测、偏置电压发生器以及 SPI 串行接口，构成完整的高精度信号链。
典型应用电路
MS5192ET/MS5193ET 用于热电偶测量应用示意图：
如上图所示，热电偶信号经内部仪表放大器放大，由缓冲器滤除噪声，外部热敏电阻用于冷端补偿，片内激励电流源提供激励，偏置电压发生器提供共模电压，实现比率式测量。该方案具备高精度、低功耗、小体积等优势，适用于工业现场温度监控。
更多应用电路（如 RTD 测量、桥式传感器、气体分析等）可参考数据手册或联系 FAE 获取。
应用场景
● 工业测温（热电偶、RTD、热敏电阻）
● 精密仪器仪表（数字电压表、温度校准仪）
● 过程控制（电缸、注塑机、激光发生器温控）
● 气体/血液分析仪（电化学传感器）
● 液相/气相色谱仪
● 智能发射器（4-20mA 回路）
● 衡器应力检测（称重传感器）
● 电池管理系统（高精度电压/电流监测）
功能详细描述
1. 模拟输入通道
MS5192ET/MS5193ET 提供 3 对差分输入通道，可通过 MUX 配置，适合多路传感器切换测量。输入端口内置 EMI 滤波器，增强抗干扰能力。
2. 低噪声仪表放大器（PGA）
内部集成低噪声、低漂移仪表放大器，增益可配置，在增益 64 时噪声性能最优（25nV RMS）。高输入阻抗，适配各种高阻传感器。
3. 基准电压源
内置 1.17V 带隙基准（典型温漂 10ppm/℃），也可选择外部差分基准，灵活满足不同精度需求。
4. Σ-Δ 调制器与数字滤波器
采用 3 阶 Σ-Δ 调制器，配合可编程 FIR 数字滤波器，输出速率 4.17~470Hz，在 50/60Hz 处提供陷波滤波，有效抑制工频干扰。
5. 激励电流源
集成两路可编程激励电流源，为电阻温度传感器（RTD）等提供激励，简化外部电路。
6. Burnout 检测
内置烧毁检测电流源，可检测传感器断线或短路，提高系统可靠性。
7. 偏置电压发生器
提供 0.5×AVDD 共模电压，特别适合热电偶等无偏置传感器，简化前端设计。
8. 其他集成功能
包括 SPI 串行接口（兼容 3/4 线）、内部温度传感器、电源电压监测等功能，详见数据手册。
产品选型对比表
| 参数 | MS5192ET | MS5193ET |
| 分辨率 | 16 位 | 24 位 |
| 通道数（差分） | 3 | 3 |
| RMS噪声 @4.17Hz | 25 nV | 25 nV |
| 功耗（典型） | 380 μA | 380 μA |
| 内部基准温漂 | 10 ppm/℃ | 10 ppm/℃ |
| 输出速率 | 4.17 ~ 470 Hz | 4.17 ~ 470 Hz |
| 电源电压 | 2.7~5.25V | 2.7~5.25V |
| 工作温度 | -40~105℃ | -40~105℃ |
| 封装 | TSSOP16 | TSSOP16 |
| 兼容替代 | AD7792 | AD7793 |
注：两款型号引脚兼容，软件和硬件设计基本相同，仅分辨率差异。
品牌代理与服务
广晟微半导体（深圳）有限公司是瑞盟科技（Relmon）授权一级代理商，专注于高精度模拟芯片与信号链解决方案，主营 MS5192ET/MS5193ET 等全系列 Σ-Δ ADC、SAR ADC、运算放大器、比较器、接口芯片等。我们为工业控制、医疗电子、汽车电子、智能家居等领域提供高可靠性信号链产品与技术服务。公司在深圳、上海、北京设有仓储，可快速发货至全国及海外。
常见问题 (FAQ)
MS5192ET 和 MS5193ET 有什么区别？
MS5192ET/MS5193ET 能否直接替代 AD7792/AD7793？
该系列 ADC 的最低噪声性能如何？
如何申请样品或获取技术支持？
瑞盟 MS5193T 模数转换器
MS5193ET 为三通道、低 RMS 噪声、低功耗（典型值为 380uA）24 位∑- ΔADC ，ADC 内置片内仪表放大器和基准电压源。MS5193ET 用于对温度控制精度要求极高、使用环境苛刻 的科学研究、航天航空、生物医药、精密仪器等领域，完全兼容 ADI 的 AD7793 。高精度温 控仪基于 PT1000 、MCU 、MS5193ET 作为核心芯片，具有精度高、结构简单、体积小、稳定性 好、成本低廉的特点。
MS5193ET 内部框图如图所示，具有以下特点：
● 转换精度高，24 位数据精度输出；
● 芯片集成度高，内置 24 位∑- Δ调制器、缓冲器、基准电压源、恒流源、仪表放大器、 片内数字滤波器；
● 3 个差分模拟输入通道，可以被配置为缓冲模式和无缓冲模式；
● 接口电路要求低，可以直接接收来自应变器或传感器的模拟量输入；
● 分辨率高、RMS 噪声很低，因此对前端的抗混叠滤波器的要求也大大降低，一个简单的 RC 低通滤波器就足够了；
● 该芯片具有零电平校准、满量程校准功能，可以消除零点误差、满量程误差及温度漂移 的影响
● 三线 SPI 接口，通过 MCU 灵活控制和配置 MS5193ET 片内寄存器，实现对芯片的控制；
MS5193ET内部框架图
MS5193ET 的芯片应用，接口电路如图所示：
根据系统的测量精度和控制精度要求，选择 RTD 传感器、PT1000 作为测温传感。PT1000 具有良好的长期稳定性、线性度好、响应时间短，测试电流在允许值范围内， 自热系数小， 满足系统的技术要求。PT1000 传感器对于温度的变化输出一般是微伏级的微弱信号，但 MS5193ET 具有完整的模拟前端功能，内部集成了低噪声仪表放大器，且可以设置增益，因而 可以直接输入测量传感器输出的微弱信号，输入信号通过低通滤波后进入 MS5193ET 的模拟输 入端。
MS5193ET 接口电路图
RTD 传感器 PT1000 电阻接线主要有三种方式：二线制、三线制和四线制。它们的主要 区别在于，由于引线电阻的存在，则不同的测温方式得到的测量精度不同，应视使用场合的 要求高低而定。二线制精度较低，无法消除线路电阻的影响，环境温度的变化对其影响很大， 近距离可以使用；三线制是工业应用中的主流，多一根线主要消除导线电阻的影响，采用惠 斯顿平衡电桥，适合远距离传输。四线制应用较少，但精度高，能补偿由导线引起的误在高 精度测量中广泛应用。
对于 AD7793 的 ∑-△ADC 来讲，参考源的选择必须满足低噪声、温漂小的要求。虽然已 经内置了电压参考源，无需外接参考源，但为了满足高精度测量的要求，使用了高精度标准 参考电阻(0.2ppm/℃) ，采用比例测量法，应用这种方法，激励源中的噪声会被抵消掉。
简要分析：
（1）只需一路恒流源【IOUT1】，与 RTD 导线 1 连接，用于提供 RTD 电流源；
（2）导线 2 与基准源电阻串联，作电流导流；
（3）导线 1 、导线 2 分别与检测端【AIN1(+)】和【AIN1(-)】连接；
（4）【Re】为低温漂、精密电阻，其产生的压差用作 ADC 参考源；该电阻的精度直接决 定测量精度；
简要分析：
（1）使用恒流源【IOUT1】和【IOUT2】分别连接至 RTD 导线 1 和导线 2；
（2）【IOUT1】和【IOUT2】匹配，如果导线长度、材料相同，则可以消除检测端【AIN1(+)】 和【AIN1(-)】导线带来的误差；
（3）导线 3 用作导流；
（4）【Re】为低温漂、精密电阻，其产生的压差用作 ADC 参考源；该电阻的精度直接决定 测量精度；
简要分析：
（1）只需一路恒流源【IOUT1】，与 RTD 电流线 1 连接，用于提供 RTD 电流源
（2）测量线分别与检测端【AIN1(+)】和【AIN1(-)】连接
（3） 电流线 4 与【REFIN(+)】连接，并与参考源电阻【Re】串联
（4）【Re】为低温漂、精密电阻，其产生的压差用作 ADC 参考源；该电阻的精度直接决定 测量精度。
总结：
通过内部校准和系统校准可消除零点误差、满量程误差及温度漂移的影响；四线制恒流 源驱动 PT1000 铂电阻，有效克服了导线电阻和自热效应对测量精度的影响； 内部算法大大 提高了温控精度和稳定度，使得系统的温控误差优于 0.1℃。
