MS1100 16位 Σ-Δ ADC|内置 2.048V 基准|I2C 接口|兼容 ADS1100|SOT23-6
MS1100 是瑞盟科技(Relmon)推出的高精度 16 位 Σ-Δ 模数转换器,采用 Sigma-Delta 架构,以其卓越的性能和可靠性,为高精度测量需求提供了完美的解决方案。芯片内部集成了 2.048V 高精度电压基准(初始精度 ±0.5%,温漂 10ppm/℃)、可编程增益放大器(PGA,增益 1~8 倍)、内部振荡器、数字滤波器以及 I2C 兼容接口,构成完整的高精度信号链。

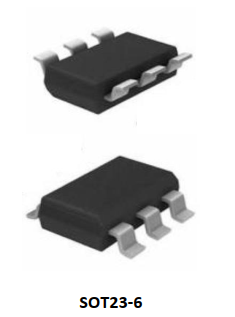

MS1100 支持 15、30、60、240SPS 四种可编程输出速率,16 位无失码精度,积分非线性(INL)仅 0.01%。差分输入范围达 ±2.048V(基准电压),电源电压范围 2.7~5.5V,正常工作功耗仅 315μA,在单次转换模式下可自动进入省电状态,大幅降低功耗。MS1100 采用超薄紧缩小型 SOT23-6 封装,拥有小尺寸、高集成度等优势,极大缩小了客户产品的尺寸空间。该芯片 pin-to-pin 兼容进口品牌 ADS1100,是国产替代的理想选择。
※ 注:MS1100 可完美替代 ADS1100,无需修改 PCB,软件高度兼容。
订购信息表 / I²C 地址与封装规格
| 产品型号 | I²C 地址 | RANGE | 封装方式 | 丝印名称 |
|---|---|---|---|---|
| MS1100 | 1001 000 | 00 | SOT23-6 | 1100 |
| MS1100 | 1001 001 | 01 | SOT23-6 | 1100 |
| MS1100 | 1001 010 | 02 | SOT23-6 | 1100 |
| MS1100 | 1001 011 | 03 | SOT23-6 | 1100 |
| MS1100 | 1001 100 | 04 | SOT23-6 | 1100 |
| MS1100 | 1001 101 | 05 | SOT23-6 | 1100 |
| MS1100 | 1001 110 | 06 | SOT23-6 | 1100 |
| MS1100 | 1001 111 | 07 | SOT23-6 | 1100 |
注:以上 8 个型号硬件完全相同,仅 I²C 地址不同(通过 RANGE 引脚配置),方便多颗 MS1100 挂载在同一 I²C 总线上。
产品核心优势
● 16 位高分辨率 Σ-Δ ADC,无失码精度,INL 低至 0.01%
● 内置 2.048V 高精度基准源(初始精度 ±0.5%,温漂 10ppm/℃)
● 集成可编程增益放大器(PGA),增益 1、2、4、8 倍可调
● I2C 兼容接口,支持 8 个可编程地址(通过 RANGE 引脚配置)
● 四种可编程输出速率:15、30、60、240SPS
● 差分输入范围:±2.048V(基于内部基准),全差分架构
● 宽电源电压范围 2.7~5.5V,兼容 3.3V/5V 系统
● 超低功耗:正常模式 315μA,单次转换后自动省电
● 工业级温度范围 -40℃~105℃,适应严苛环境
● pin-to-pin 兼容 ADS1100,可直接替换升级,打破进口垄断
● SOT23-6 超小封装,节省 PCB 面积,适合紧凑型设计
● 高性价比,在保证高精度的同时提供有竞争力的价格
关键电气参数
| 参数项 | 典型值 / 范围 | 单位 |
|---|---|---|
| 分辨率 | 16(无失码) | bits |
| 积分非线性(INL) | 0.01 | % |
| 内部基准电压 | 2.048 | V |
| 基准初始精度 | ±0.5 | % |
| 基准温度漂移 | 10 | ppm/℃ |
| PGA 增益 | 1、2、4、8(可编程) | - |
| 差分输入范围 | ±2.048 | V |
| 输出数据速率 | 15、30、60、240 | SPS |
| 电源电压 | 2.7 ~ 5.5 | V |
| 工作电流(正常模式) | 315 | μA |
| 工作温度范围 | -40 ~ +105 | ℃ |
| 封装类型 | SOT23-6 | - |

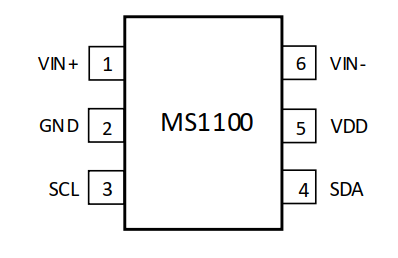

引脚定义与封装尺寸(SOT23-6)


详细引脚功能请参考数据手册,或联系广晟微技术支持获取。

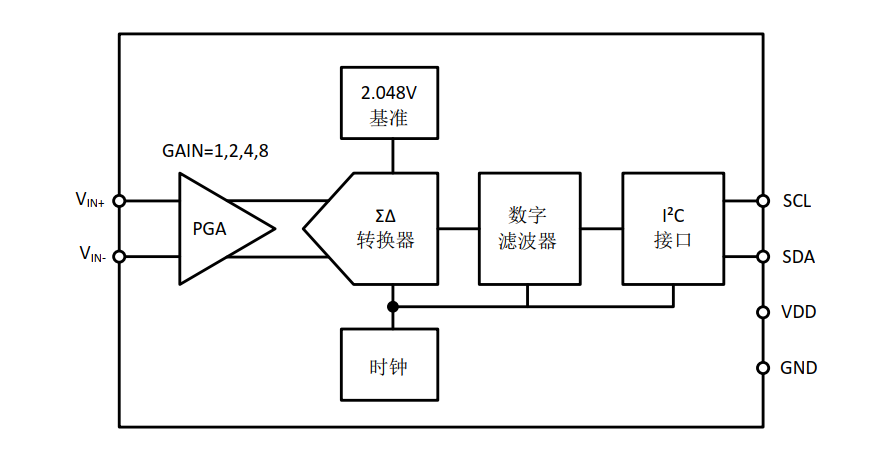

内部电路框图

芯片内部集成了可编程增益放大器(PGA)、Σ-Δ 调制器、数字滤波器、2.048V 高精度基准源、内部振荡器以及 I2C 接口。差分信号经 PGA 放大后送入 Σ-Δ 调制器,经数字滤波器输出高精度 16 位数字结果,通过 I2C 接口与主控通信。
典型应用电路

MS1100 的典型应用电路非常简洁:模拟信号从 AIN+ 和 AIN- 差分输入(也可将 AIN- 接地作为单端输入),VDD 供电范围 2.7~5.5V,SCL 和 SDA 为 I2C 接口,需外接上拉电阻。MS1100 内部集成了基准源和振荡器,无需任何外部元件即可正常工作,极大简化了系统设计,缩短了开发周期。
更多应用方案和技术细节请参考数据手册,或联系广晟微 FAE 获取。
应用场景
● 手持仪器(万用表、测温仪、便携式检测设备)
● 工业控制(PLC 模拟量输入、过程控制)
● 智能变送器(4-20mA 回路、工业现场仪表)
● 工业自动化(传感器信号采集、工厂自动化设备)
● 温度测量(热电偶、热敏电阻、RTD)
● 消费类电子产品(智能家居传感器、便携式设备)
● 电池监控与管理(电压/电流监测)
● 数据采集系统(DAQ)
功能详细描述
1. Σ-Δ 模数转换器核心
MS1100 的 ADC 核心由差分开关电容 Σ-Δ 调制器和数字滤波器组成。调制器测量正、负模拟输入端的压差,并与 2.048V 基准电压相比较,数字滤波器从调制器接收高速码流,输出与输入电压成比例的 16 位数字信号。
2. 内部基准电压源
内置 2.048V 高精度片内基准,初始精度 ±0.5%,温漂仅 10ppm/℃,无需外部基准,简化设计并降低成本。
3. 可编程增益放大器(PGA)
集成 PGA 支持 1、2、4、8 倍增益可编程,可灵活适配不同信号强度的传感器,无需外部放大电路。
4. I2C 串行接口
兼容 I2C 接口,支持 8 个可编程地址(通过 RANGE 引脚配置),方便多颗 MS1100 挂载在同一 I2C 总线上。接口简单,易于集成到各种系统中。
5. 可编程输出速率与自校准
支持 15、30、60、240SPS 四种输出速率,用户可根据速度与分辨率需求灵活选择。持续转换的自校准功能确保长期稳定性。
6. 低功耗设计
正常工作功耗仅 315μA,在单次转换模式下,转换结束后自动进入省电状态,显著降低功耗,延长电池供电设备的使用时间。
国产替代优势
MS1100 可 pin-to-pin 完美替代进口品牌 ADS1100,无需修改 PCB 布局,软件高度兼容。在性能上完全不逊色于进口原装,同时在价格上更具竞争力。选用 MS1100 替代 ADS1100,打破了国外芯片对中国市场的垄断,让您不再受制于进口芯片的供应限制和贸易风险。选择 MS1100,就是选择稳定、可靠的国产供应链保障。
品牌代理与服务
广晟微半导体(深圳)有限公司是瑞盟科技(Relmon)授权一级代理商,专注于高精度模拟芯片与信号链解决方案,主营 MS1100 等全系列 Σ-Δ ADC、SAR ADC、运算放大器、比较器、接口芯片等。我们为工业控制、医疗电子、汽车电子、智能家居等领域提供高可靠性信号链产品与技术服务。公司在深圳、上海、北京设有仓储,可快速发货至全国及海外。
常见问题 (FAQ)
MS1100 能否直接替代 ADS1100?
MS1100 支持哪些采样率?
MS1100 的内部基准精度如何?
如何申请样品或获取技术支持?
