Relmon 一级代理 Σ-Δ模数转换器ADC MS7705

MS7705/MS7706 是瑞盟科技（Relmon）推出的内置可编程增益放大器（PGA）的 16 位 Σ-Δ 模数转换器，专为低频测量应用而设计。该系列芯片采用 Σ-Δ 转换技术，输出结果为 16 位无失码，非线性度低至 0.003%。MS7705 提供 2 个全差分输入通道，MS7706 提供 3 个伪差分输入通道，可灵活适配不同传感器信号类型。

芯片内部集成可编程增益放大器（增益 1~128），可通过串行接口配置增益、信号极性及输出速率。支持自校准和系统校准功能，可有效消除系统的增益误差和偏移误差。待机模式下功耗典型值仅 20μW，非常适合智能仪器、微控制器或 DSP 系统等低功耗应用。MS7705 pin-to-pin 兼容 AD7705，MS7706 pin-to-pin 兼容 AD7706，可原位替换升级。采用 SOW16（超薄紧缩小型封装）和 DIP16 两种封装形式，工作温度范围 -40℃~85℃，适用于工业现场及便携式设备。

订购信息表 / 封装与包装规格

产品核心优势

• ● 16 位无失码 Σ-Δ ADC，0.003% 非线性，保证高精度测量

• ● 内置可编程增益放大器（PGA），增益 1~128 可调，适配宽范围传感器信号

• ● MS7705：2 个全差分输入通道；MS7706：3 个伪差分输入通道

• ● 支持自校准和系统校准，有效消除增益误差和偏移误差

• ● 3 线串行接口，兼容 SPI、QSPI、MICROWIRE 和 DSP 接口标准

• ● 宽工作电压：2.7~3.3V 或 4.75~5.25V，兼容 3V/5V 系统

• ● 超低功耗：3V 供电时最大功耗仅 1mW，待机电流最大 8μA

• ● 工业级温度范围 -40℃~85℃，适应严苛环境

• ● pin-to-pin 兼容 AD7705/AD7706，可直接替换升级

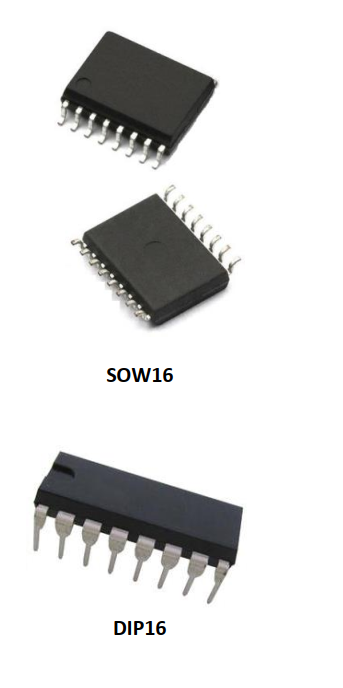

• ● 提供 SOW16（超薄小尺寸）和 DIP16 两种封装，灵活适配不同 PCB 设计

关键电气参数

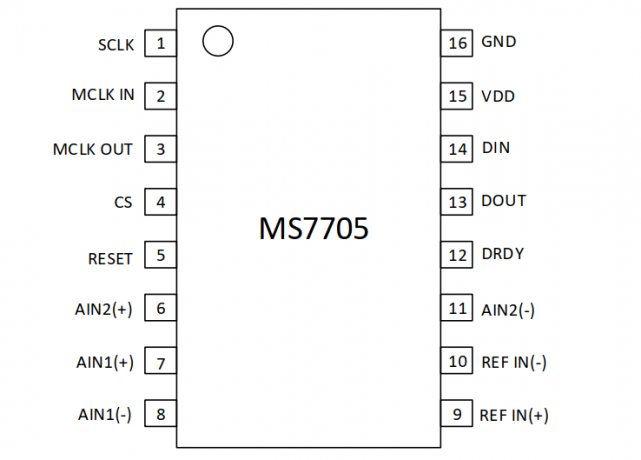

引脚定义与封装尺寸

详细引脚功能请参考数据手册，或联系广晟微技术支持获取。

内部电路框图

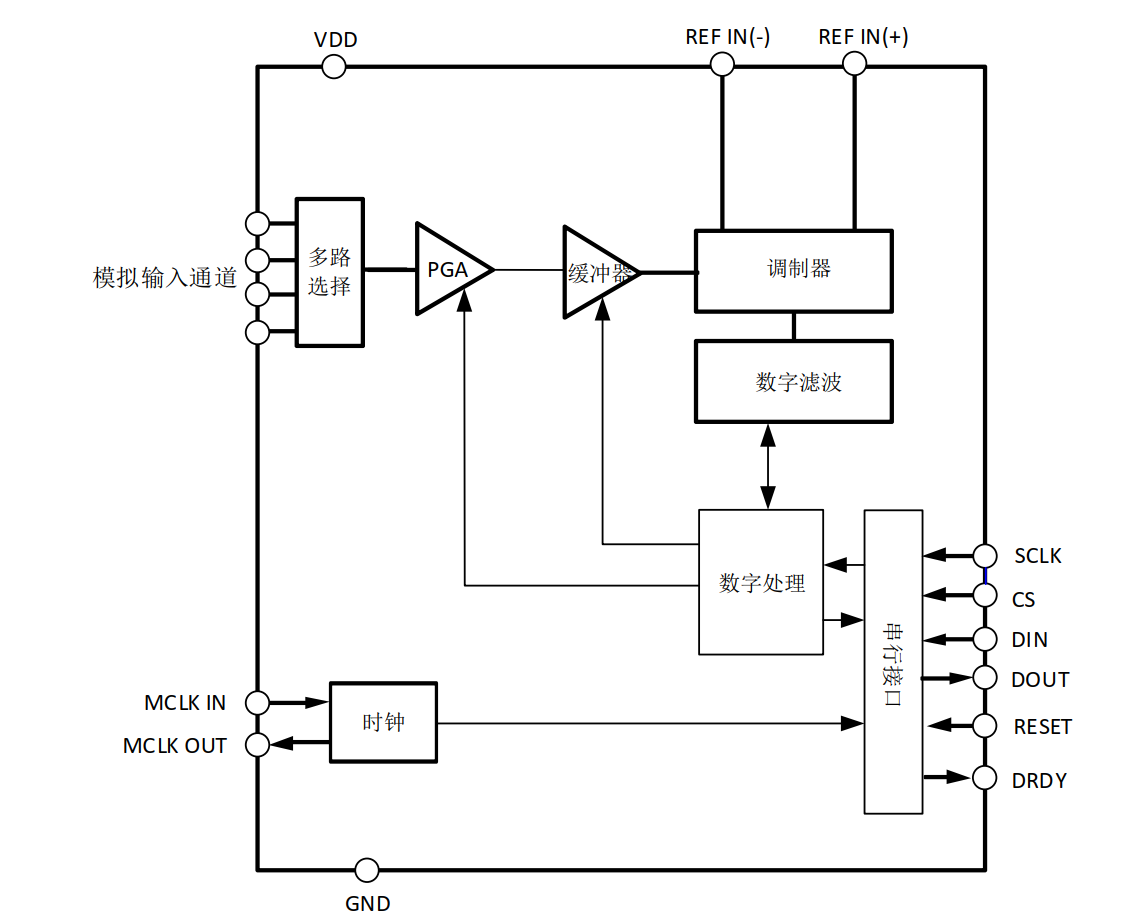

芯片内部集成了输入多路选择器、可编程增益放大器（PGA）、Σ-Δ 调制器、数字滤波器、校准逻辑、控制寄存器以及 SPI 串行接口等完整信号链。支持自校准和系统校准功能，可消除系统增益和偏移误差。

典型应用电路

一、压力测量应用

压力传感器安装于桥式电路中，差分输出电压经 MS7705/MS7706 内部 PGA 放大后转换为数字量。桥式电路的激励电压同时用作 ADC 基准电压，因此激励电压的变化不会引入系统误差。增益设置为 128 时，满标度输入幅度约 15mV，与传感器输出范围匹配。第二个通道可测量温度等辅助信号，用于主通道的温度补偿。

二、温度测量（热电偶）

MS7705 在缓冲模式下工作，允许前端使用大去耦电容器消除热耦引脚上的噪声拾取。AIN1(-)输入端向上偏置到基准电压（+2.5V），将差分电压置于合适的共模电压水平。该方案适用于工业现场热电偶测温。

三、温度测量（RTD）

采用四线制 PT100 热敏电阻，外部 400μA 电流源提供激励，6.25kΩ 精密电阻为 MS7705 产生基准电压。输入电压和基准电压均随激励电流变化，实现比率式测量。6.25kΩ 电阻需选用低温漂器件以保证全温度范围精度。

四、电池监控

适用于便携式设备的电池监控。外部多路器差分测量每节电池两端电压，MS7705 第二通道监控电池漏电流。增益 128 时，满标度 ±9.57mV 的信号可实现 2μV 分辨率，稳定性能达 13.5 位。RSENSE 可使用小阻值以降低功率损耗。

更多应用方案和技术细节请参考数据手册，或联系广晟微 FAE 获取。

应用场景

• ● 压力测量（桥式压力传感器、差压变送器）

• ● 温度测量（热电偶、RTD、热敏电阻）

• ● 电池监控（便携式设备、多节电池组电压/电流监测）

• ● 智能发送器（4-20mA 回路、工业现场仪表）

• ● 工业过程控制（低频信号采集）

• ● 便携式仪器仪表（手持式万用表、测温仪）

• ● 称重系统（电子秤、力传感器）

• ● 数据采集系统（DAQ）

功能详细描述

1. 模拟输入通道

MS7705 提供 2 个全差分输入通道（AIN1±、AIN2±），适合差分传感器信号；MS7706 提供 3 个伪差分输入通道（AIN1、AIN2、AIN3 分别对 AIN-），适合单端信号或多路复用测量。

2. 可编程增益放大器（PGA）

内置低噪声 PGA，增益可编程为 1、2、4、8、16、32、64、128，可适配从毫伏级到伏级的不同传感器信号幅度，无需外部放大电路。

3. Σ-Δ 调制器与数字滤波器

采用高阶 Σ-Δ 调制器，配合数字滤波器实现 16 位无失码输出。可编程输出数据速率，兼顾转换速度与分辨率需求。

4. 自校准与系统校准

支持自校准（内部短接校准偏移和增益）和系统校准（通过引脚施加已知信号校准），可有效消除系统级增益误差和偏移误差，提升测量精度。

5. 串行接口

3 线串行接口兼容 SPI、QSPI、MICROWIRE 及 DSP 接口标准，可通过串口配置寄存器设置增益、极性、输出速率等工作参数。

6. 低功耗设计

3V 供电时最大功耗仅 1mW，待机模式下功耗典型值 20μW，适合电池供电的便携式设备。

产品选型对比表

注：MS7705/MS7705D 为双通道全差分输入；MS7706/MS7706D 为三通道伪差分输入。D 后缀表示 DIP16 封装。

品牌代理与服务

广晟微半导体（深圳）有限公司是瑞盟科技（Relmon）授权一级代理商，专注于高精度模拟芯片与信号链解决方案，主营 MS7705/MS7706 等全系列 Σ-Δ ADC、SAR ADC、运算放大器、比较器、接口芯片等。我们为工业控制、医疗电子、汽车电子、智能家居等领域提供高可靠性信号链产品与技术服务。公司在深圳、上海、北京设有仓储，可快速发货至全国及海外。
