XLSEMI 一级代理 DC-DC升压恒流驱动IC XL6005

XL6005是一颗突破传统电路拓扑结构,结合HVBCD工艺,大电流,高压DC/DC升压恒流LED驱动IC

XL6005@20W升压恒流驱动应用方案.rar

升压型LED恒流驱动器芯片---XL6005恒流驱动0～20W
产品型号	输入电压	最大输出电压	最大开关电流	开关频率	恒流设置	封装形式	应用说明	规格书
XL6005	3.6V~32V	5V~60V	4A	180KHz	Adj (0.22V)	TO252-5L

(1)XL6005具有较宽的直流3.6V到32V输入电压范围(低压可以兼顾锂电供电)

(2)最高升压可到60V,可驱动串联16颗1W LED(同比其它品牌多驱动4~5颗LED)
(3)最大开关电流4A,可驱动0~20W功率的LED
(4)EN脚可以实现缓启动或开关动作，FB脚可实现PWM调光,且自带软启动功能
(5)低至0.2V参考电压,可以有效提高系统效率
(6)输出60V过压保护功能
(7)内置过热保护功能
优势：宽电压输入，大电流输出，外围电路简单。 XL6005应用简单,普通DC/DC升压拓扑结构,效率高达95%,适用于基于LED的汽车、路灯、 太阳能灯及LED背光驱动的应用.低压LED射灯代替卤素灯 车载LED灯 低压工业照明 LED备用灯 LED灯饰 安全电压照明 液晶电视背光.

1. 传统的大功率LED路灯电源，大部分是用220V AC~DC后面再用LM358或者三极管来做恒流，此电路恒流精度低，并且过温，短路等保护功能没有，输出的可变性不强.

2. XL6005最高可以16个LED灯串联，市场其它最高输出只能够8个LED灯串联。

3. XL6006还可以用在太阳能灯，汽车尾灯，LED白光阵列，大功率手电筒灯，LED背光驱动
VIN=5V   最大可以点亮 8颗1W LED。     VIN=6V    最大可以点亮 9颗1W LED。
VIN=7V   最大可以点亮 12颗1W LED。    VIN>=8V   最大可以点亮16颗1W LED。
VIN=24V   最大可以点亮 16颗 LED@20W功率。

[1] XL6005应用简要说明
XL6005 是一个180KHz 的固定频率PWM 降压DC-DC 转换器，4A 开关电流能力，该电路应用简单，外部元器件比较少。鉴于LED 领域的系统需求，内部除了常规的限流电路，过温度保护，开路保护外，还内置了专用LED 的CC。CC 是通过电阻RCS 测量LED 电流并实现电流模式控制，在正常工作情况，LED 电流由0.22V 的PWM 控制器内部参考电压除以RCS 电阻值所决定。即I=0.22V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.22V，OVP 是芯片内部有开路保护，保护电压52V 左右，芯片外部通过电阻R1 和R2 测量输出电压并实现电压模式控制，实现二次开路保护，一般OVP 设置为比正常输出电压高20%。在芯片正常工作的时候，CC 起作用；当CC 这一路出现问题，OVP 钳位输出电压，使LED 不会承受较大功率而烧毁！PWM 调光这一块也可以调节1 脚EN 来实现，EN 的逻辑关系是一旦这一点电位高于1.4V，芯片输出正常！低于0.8V 芯片不工作！由于芯片本身的频率只有180K，内置软启动电路电路，所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在100KHZ-300KHZ；也可以通过FB 来实现对芯片的PWM 调光控制，高电平高于1V，芯片关断，低于0.3V，芯片开启！
其他几款同类型芯片如下：XL6001,XL6003,XL6004，XL6006
[2] 技术特点
（1）用于LED 全集成方案，系统成本低，可靠性高；
（2）系统结构简单，设计方便灵活，可以达到很高的效率
（3）由于大功率开关管内置，功率管的电压，电流，温度都受控；同时，芯片内置软启动电路、环路频率补偿电容、内部固定频率、全内置过压保护、过流保护、过热保护等电路，芯片的可靠性，安全性大大提高。

XL6005 管脚封装

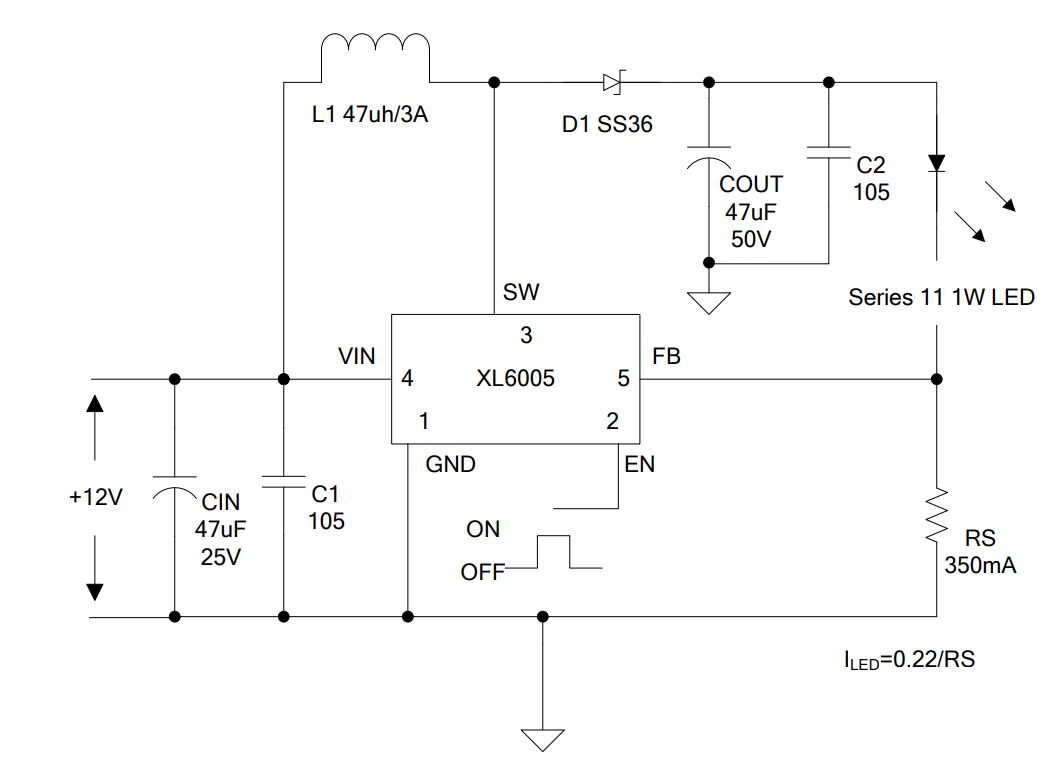

XL6005 典型应用电路

XL6005 内部框架图

注：PWM 信号频率：100Hz~300Hz,高电平 5V,低电平0V。

XL6005典型应用电源板：

订购信息
