JYM27270是一款带极性记忆锁存功能的微功耗霍尔感应开关，采用0.18μm BCDMOS成熟半导体工艺制造，支持1.65V至5.5V全范围电池电压输入，3.3V工作条件下平均电流低至1μA，极大延长纽扣电池、锂电便携设备续航。芯片上电自动识别磁场极性并永久锁定输出状态，相比普通霍尔器件抗外界杂散磁场干扰能力大幅提升。

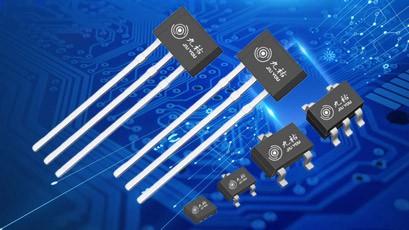

内置高精度温度补偿电路，全温区间磁场阈值稳定；提供推挽、漏极开路两种输出模式，6kV人体静电防护，SOT23-3L小型贴片、TO-92S直插两种标准化封装，全部符合RoHS环保标准，广泛应用各类磁吸唤醒、翻盖检测、非接触式开关低功耗电子产品。
| 参数名称 | 符号 | 典型值 | 单位 |
|---|---|---|---|
| 工作电源电压 | VCC | 1.65~5.5 | V |
| 5Hz平均工作电流 | ICC | 1.0 | μA |
| 磁场工作点 | Bop | 30 | Gs |
| 磁场释放点 | BRP | 20 | Gs |
| 磁滞回差 | BHYS | 10 | Gs |
| 人体静电耐压 | VESD | ±6 | kV |
| 工作温度范围 | TA | -40~85 | ℃ |
温馨提示：供电电压超出1.65V~5.5V区间会造成芯片功能异常甚至永久损坏，低功耗产品优先选用3.3V标准供电。
SOT23-3L贴片封装（丝印SO）：1脚VCC、2脚OUT、3脚GND
TO-92S直插封装（丝印UA）：1脚VCC、2脚GND、3脚OUT
引脚功能说明：VCC电源输入端（1.65~5.5V）；GND公共地；OUT磁场信号输出端
SOT23-3L关键尺寸：总长3.0mm，宽度2.8mm，引脚间距1.7mm
TO-92S关键尺寸：总长15.5mm，本体直径2.57mm，引脚间距1.3mm
内部电路组成：上电复位电路、稳压模块、振荡电路、偏置单元、霍尔感应板、信号放大比较器、输出驱动级
1、推挽输出电路：VCC接供电，OUT直接连接主控IO，GND接地，电源端并联0.1μF去耦电容，无需外接上拉电阻
2、漏极开路输出电路：VCC、GND接线同上，OUT引脚需外接1~10kΩ上拉电阻，适配多电平系统
| 完整料号 | 封装类型 | 输出类型 | 开关频率 | 标准包装规格 |
|---|---|---|---|---|
| JYM27270DAESOAR | SOT23-3L | 推挽输出 | 5Hz | 3000PCS/卷 |
| JYM27270DBESOAR | SOT23-3L | 漏极开路 | 5Hz | 3000PCS/卷 |
| JYM27270DAEUAAM | TO-92S | 推挽输出 | 5Hz | 1000PCS/包 |
| JYM27270DBEUAAM | TO-92S | 漏极开路 | 5Hz | 1000PCS/包 |
智能手机、平板电脑、笔记本电脑磁吸休眠唤醒、翻盖检测
数码相机、手持便携设备位置感应、非接触开关
儿童玩具、游戏机磁场触发、计数感应装置
家用电器磁吸门锁、翻盖感应、无触点固态开关
低功耗仪表、物联网终端、电池供电磁吸检测设备
JYM27270可直接Pin to Pin兼容替换AH277、TMR1202、DRV5032、A3212等市面通用全极/单极霍尔开关，综合性能优势如下：
| 对比维度 | JYM27270 | 普通通用霍尔开关 |
|---|---|---|
| 核心功能 | 全极转单极记忆锁存，抗杂磁干扰强 | 无记忆功能，易受外部磁场误触发 |
| 最低工作电压 | 1.65V，适配纽扣电池低压系统 | 多数最低2.5V，低压无法正常工作 |
| 静态功耗 | 典型1μA，超长续航 | 5~20μA，耗电更高 |
| 温度特性 | 内置温度补偿，全温磁场稳定 | 无温补，高低温灵敏度漂移大 |
| 输出选择 | 推挽/漏极开路双版本 | 仅单一输出类型可选 |
可直接替代料号：AH277、TMR1202、DRV5032、A3212
A1：上电自动识别N/S任意极性，识别后锁存输出电平，杂散磁场不会误翻转，普通全极霍尔无锁存，环境磁场容易误触发。
A2：可以，1.65V起步宽压，CR2032等纽扣电池满电/低压区间均可稳定工作，静态仅1μA耗电。
A3：推挽无需上拉电阻，IO直连；漏极开路需要外接1k~10k上拉，适配3.3V/5V多电压主控系统。
A4：封装引脚完全兼容，无需改板，仅微调少量磁铁磁通量即可稳定使用。
A5：联系商务18018703531，备注JYM27270，免费提供样品、规格书、标准参考原理图。
