PT4123EEESH LED恒流驱动器 PowTech 60V/6A降压可调光芯片
产品核心优势
PT4123EEESH是PowTech品牌推出的大功率降压型LED恒流驱动器，专为高亮度、大电流LED照明应用设计，支持6V~60V超宽电压输入，最大输出电流可达6A，可轻松驱动大功率LED灯板与灯组。芯片采用连续电感电流导通模式，内置低阻抗功率开关，无需额外补偿电路，外围极简，大幅降低开发难度与生产成本。
产品转换效率高达97%，具备±5%高精度恒流输出，保证LED亮度均匀稳定。DIM引脚支持开关控制、模拟调光与PWM数字调光，调光范围宽、无频闪、无色偏。芯片内置LED开路保护、140℃过温降流、150℃过热关断三重智能保护，搭配ESOP8散热封装，可在大电流、高温环境下长期稳定工作，符合RoHS环保标准，是大功率LED驱动的理想选择。
关键参数
| 参数类别 | 参数名称 | 参数值 | 单位 |
|---|
| 输入输出 | 推荐输入电压 | 6~60 | V |
| 输入输出 | 最大输出电流 | 6 | A |
| 性能指标 | 最高转换效率 | 97 | % |
| 性能指标 | 输出电流精度 | ±5 | % |
| 调光参数 | 模拟调光电压 | 0.5~2.5 | V |
| 调光参数 | PWM调光频率 | 0.1~20 | kHz |
| 保护参数 | 过温降流温度 | 140 | ℃ |
| 保护参数 | 过热关断温度 | 150 | ℃ |
| 工作参数 | 工作温度 | -40~125 | ℃ |
应用场景
大功率商业照明：适用于商场射灯、酒店大堂照明、超市高天棚灯、展厅重点照明等商用场景，6A大电流可驱动多颗LED串联，亮度充足且稳定性强。
工业厂房照明：用于工厂车间、仓库、物流中心、重工业设备照明，宽压输入与过温保护设计可适应复杂工业环境。
车载大功率LED系统：适配汽车大灯、货车辅助灯、工程车照明、房车内部照明，抗电压波动，安全可靠。
户外景观与道路照明：应用于路灯、景观灯、建筑亮化、庭院灯、广告牌照明，宽温宽压设计适应户外恶劣环境。
应急与特种照明：消防探照灯、大功率应急灯、户外救援灯、船舶照明、矿山照明，快速启动且亮度极高。
交通信号照明：交通信号灯、铁路指示灯、机场跑道灯、港口信号灯，高可靠性降低维护成本。
应用方法

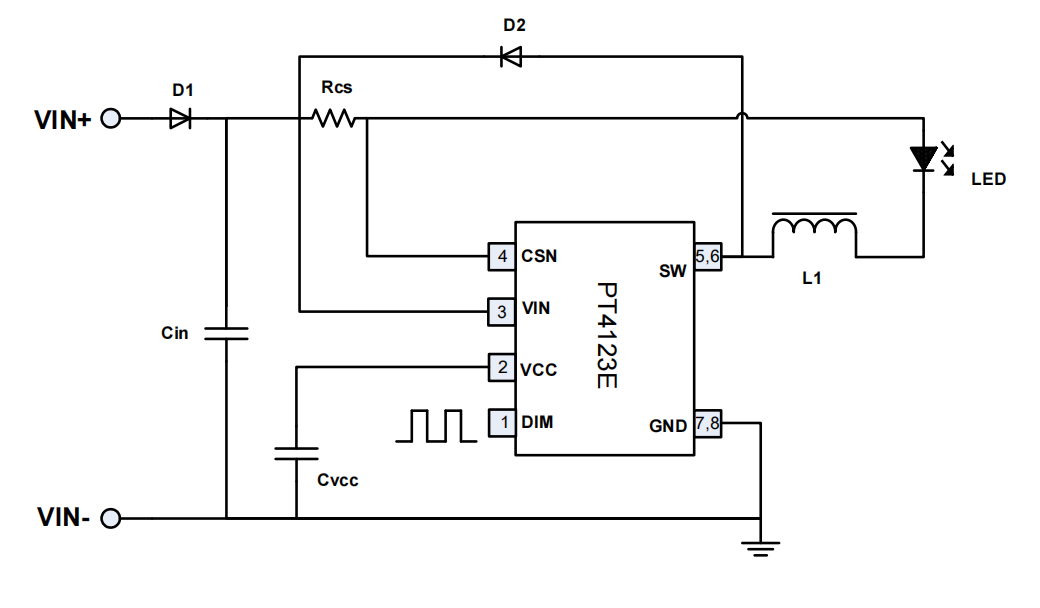

输出电流设定：LED输出电流由采样电阻Rcs设定，计算公式为IOUT=0.2/Rcs，选用高精度电阻可获得更稳定的亮度输出。
模拟调光：在DIM引脚输入0.5V~2.5V直流电压即可实现线性模拟调光，2.5V以上为满功率输出。
PWM调光：接入0.1kHz~20kHz PWM信号可实现数字调光，无频闪、不改变光源色度。
关断与软启动：DIM电压低于0.3V时芯片关断，静态电流极低；外接电容可实现软启动，避免上电冲击。
外围器件：输入端配低ESR电容，电感选用低阻类型，二极管采用肖特基快恢复管，保证效率与稳定性。
PCB与散热：采样电阻靠近引脚摆放，芯片散热焊盘需大面积铺铜，保证6A大电流工作时散热良好。
订货信息

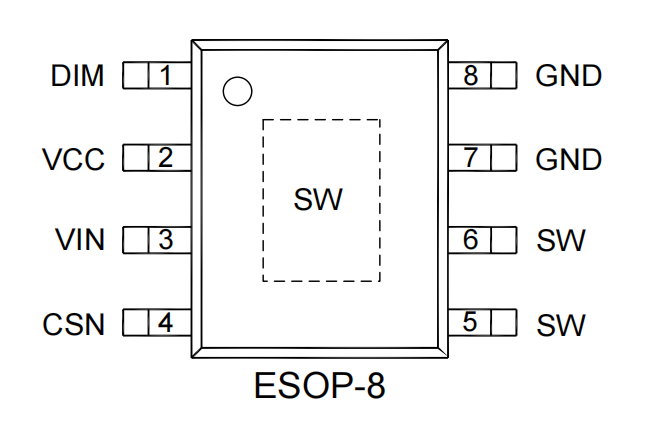

| 封装类型 | 订购型号 | 包装方式 |
|---|
| ESOP-8 | PT4123EEESH | 4000颗/盘 编带 |
兼容替换与优势对比
PT4123EEESH可直接兼容替换市场主流高压大电流LED驱动芯片，包括PT4115、XL4015、MP2451HV、LM3409HV、TPS92515等型号。
6A超大电流：输出能力是普通芯片的3-6倍，单颗即可驱动大功率LED，无需并联。
60V超宽压输入：适配高压供电系统，适用场景远超常规50V以内芯片。
三重智能保护：具备过温降流、过热关断、开路保护，稳定性与寿命大幅提升。
高效低损耗：97%效率，发热更低，更适合长时间连续工作。
外围极简：无需补偿电路，元件少、体积小、成本更低、开发更快。
