DongWoon 一级代理 AF Driver IC DW9714V
- 型号：
- DW9714V
- 制造商：
- DongWoon
- 关键字：
- DW9714V, VCM driver IC, auto focus driver, SAC vibration reduction, 120mA voice coil motor driver,
- 描述：
- DW9714V 是韩国 DONGWOON 原厂 VCM 自动对焦驱动 IC，搭载专利 SAC 减振算法，10 位 DAC、120mA 峰值输出电流，2.3V~4.3V 宽电压、1MHz 高速 I2C，6-pin 微型 WLCSP 封装，可 Pin to Pin 替代 DW9714A，适配手机、运动相机、记录仪、网络摄像头对焦模组。广晟微原装现货，免费申请样品、规格书与硬件参考电路。
- 库存：
- 100000 只
DW9714V DONGWOON原厂SAC™减振型120mA音圈电机自动对焦驱动IC
DW9714V是韩国DONGWOON ANATECH推出新一代线性VCM音圈电机驱动芯片，专为摄像头模组自动对焦系统开发，硬件引脚与DW9714A完全兼容，无需改版PCB即可直接替代升级。芯片集成10位高精度DAC输出，最大120mA驱动电流，满足大行程、高负载长焦VCM马达推力需求。
独有专利SAC™智能减振控制算法，可大幅削弱对焦启停阶段机械共振，缩短镜头沉降时长，消除拍照、录像拖影模糊；支持2.3V低压启动至4.3V满电宽幅供电，适配单节锂电池供电便携设备；标准I2C串行总线最高1MHz高速通信，内置上电复位POR与超低功耗PD关机模式，待机电流低于1μA，延长电池设备续航。采用超微型6焊盘WLCSP晶圆级封装，适配小型化摄像头模组。
DW9714V 关键电气参数（Ta=25℃）
| 参数名称 | 符号 | 规格值 | 单位 |
|---|---|---|---|
| 电源工作电压VDD | VDD | 2.3 ~ 4.3 | V |
| I2C IO输入电压VIN | VIN | 1.8 ~ VDD | V |
| VCM最大输出电流 | IOUT | 120 | mA |
| DAC分辨率 | – | 10 | bit |
| I2C最大时钟频率 | fSCL | 1000 | kHz |
| I2C设备地址 | ADDR | 0x18 | – |
| PD关机模式电流 | IPD | ＜1 | μA |
| 核心特色功能 | – | SAC™减振算法、POR上电复位 | – |
| 封装尺寸 | – | 0.77×1.14×0.30 | mm |
温馨提示：供电电压请勿超出2.3V~4.3V区间，否则会造成芯片功能失效、永久性损坏；电池供电便携模组优先选用3.7V锂电直供方案。
引脚定义与WLCSP焊盘排布
6-pin WLCSP晶圆级封装焊盘：VDD、SDA、SCL、GND、VP、VM 标准信号定义
引脚功能说明：VDD芯片主电源；GND公共地；SDA/SCL I2C通信总线；VP/VM VCM音圈电机驱动输出端
WLCSP封装外形尺寸规格
封装整体尺寸：长0.77mm，宽1.14mm，厚度仅0.30mm，超薄微型化适配手机、穿戴小型摄像头模组。
内部功能框图 & 典型应用参考电路
DW9714V芯片内部功能框图
内部电路组成：I2C通信接口、寄存器控制单元、10位DAC数模转换、SAC™减振控制模块、电流驱动输出级、POR上电复位、低功耗PD控制电路
摄像头模组标准应用接线方案
电源VDD接模组3.7V锂电池，GND系统共地；SDA、SCL直连主控I2C总线；VP、VM两端对接VCM音圈电机线圈；电源输入端并联0.1μF陶瓷去耦电容，抑制电源纹波。
订货型号与标准包装规格
| 完整料号 | 封装类型 | 核心功能 | 标准包装规格 |
|---|---|---|---|
| DW9714V | 6-pin WLCSP | 带SAC™减振算法，120mA输出 | 4000PCS/卷 |
| DW9714A | 6-pin WLCSP | 普通线性驱动，无SAC减振 | 4000PCS/卷 |
| DW9768V | 6-pin WLCSP | SAC™+内置EEPROM参数存储 | 4000PCS/卷 |
典型应用场景
智能手机前后置摄像头自动对焦模组
数码相机、便携式数码摄像机AF对焦驱动
运动相机、骑行记录仪、航拍摄像头
网络摄像头、直播摄像头、视频会议模组
穿戴设备、儿童相机、电池供电小型影像设备
兼容替换型号 & 竞品性能对比
DW9714V硬件引脚完全兼容DW9714A，可直接替代升级；同时对标DW9768V及市面传统VCM驱动IC，综合性能优势如下：
| 对比维度 | DW9714V | DW9714A | DW9768V | 普通传统VCM驱动IC |
|---|---|---|---|---|
| 核心减振功能 | 专利SAC™算法，抑制镜头抖动 | 无减振优化，对焦易拖影 | SAC™+EEPROM参数存储 | 无减振，机械振动大 |
| 最大输出电流 | 120mA，适配高负载VCM | 120mA | 100mA | 80~100mA |
| 供电电压范围 | 2.3V~4.3V，低压兼容好 | 2.3V~4.3V | 2.65V~3.3V | 2.6V~3.6V |
| I2C通信速率 | 最高1MHz高速模式 | 仅400kHz | 1MHz | 400kHz |
| PD待机功耗 | ＜1μA，超低耗电 | 3~5μA | ＜1μA | 5~10μA |
可直接兼容替换料号：DW9714A
FAQ 技术与采购常见问题
Q1：DW9714V和DW9714A能否直接兼容替换，需要改PCB吗？
A1：两款芯片封装、引脚定义完全一致，无需修改PCB；软件仅需配置寄存器开启SAC™减振功能，即可获得更快、更稳定对焦效果。
Q2：SAC™模式作用是什么，对成像有什么提升？
A2：SAC™为DONGWOON独家专利智能执行控制技术，自动抑制VCM马达启停共振，缩短镜头沉降时间，抓拍、录像无抖动拖影，提升暗光与快速移动场景成像清晰度。
Q3：芯片2.3V低压阈值，能否用单节锂电池直接供电？
A3：完全支持，3.7V单节锂电充满4.2V、放电至2.3V全程稳定工作，适配运动相机、无线摄像头等电池供电产品。
Q4：主控I2C仅支持400kHz，能正常驱动DW9714V吗？
A4：芯片向下兼容标准400kHz I2C快速模式，老旧主控无需改动硬件电路，自动适配通信速率。
Q5：DW9714V 120mA电流是否支持长焦大行程VCM马达？
A5：相比常规100mA驱动芯片电流余量更大，适配500万~4800万像素主摄、长焦高负载音圈电机，对焦推力充足，行程更稳定。
Q6：样品、规格书、寄存器配置文档如何申请？是否有现货？
A6：广晟微常备DONGWOON原装DW9714V现货库存，联系商务可免费申请样品、原厂完整规格书、I2C寄存器配置文档与标准参考原理图。
广晟微半导体企业介绍
广晟微半导体（深圳）有限公司（简称广晟微）2023年成立，前身流明芯2010年创立，总部坐落深圳，专注数模混合芯片方案落地，是模拟芯片一站式供应服务商。
公司集代理分销、市场预测、技术方案、配套供货一体化服务，自有品牌+海外原厂授权双线并行；产品线覆盖MCU、AI语音芯片、电源管理、信号链、VCM驱动、霍尔传感器、功率器件等全品类。
长期正规授权合作伙伴包含韩国动运科技DONGWOON、华润微、华晶微、永源微、功成半导体、欧创芯、思必驰等国内外知名半导体原厂，原装正品保障，交期稳定，配套硬件技术支持。
坚持以客户为中心，为影像、消费电子、智能家居、IoT厂商提供原厂芯片、电路方案、样品测试、批量供货全链条服务。
DW9714V 样品申请、批量报价、硬件技术支持
销售热线：+86 180 1870 3531（联系人：何隆）
商务微信：gsmicro_semi（备注DW9714V VCM驱动咨询）
商务邮箱：sales@gs-micro.com
服务时段：周一至周五9:00-18:00，免费提供规格书、寄存器手册、PCB布线指导、项目方案评估
DW9714V 升级型传统AF驱动IC｜手机相机VCM自动对焦芯片
DW9714V是由韩国动运科技研发、广晟微半导体主推的10位分辨率120mA音圈电机VCM自动对焦驱动芯片，内置SAC智能执行器控制技术，可大幅降低机械振动、提升对焦响应速度，完美兼容DW9714A，广泛用于手机摄像头、数码相机、运动相机等设备，是高精度微型对焦驱动的优选方案。
产品核心优势
内置SAC™智能执行器控制技术，专利保护，有效抑制机械振铃，实现超快机械稳定时间
10位高精度DAC，120mA最大输出驱动能力，电流控制精准度行业领先
宽电压供电2.3V-4.3V，I/O电压1.8V至VDD，适配主流移动设备电源方案
支持I2C快速模式与快速增强模式，最高时钟频率1MHz，通信高效稳定
掉电模式功耗低于1μA，超低功耗设计，延长设备续航时间
6引脚WLCSP超小封装，尺寸0.77mm×1.14mm×0.30mm，适配紧凑型相机模组
关键参数表
| 参数名称 | 参数值 | 单位 |
|---|---|---|
| 供电电压VDD | 2.3~4.3 | V |
| I/O电压VIN | 1.8~VDD | V |
| 输出电流 | 最大120 | mA |
| 分辨率 | 10 | Bit |
| I2C时钟频率 | 最高1000 | kHz |
| 掉电模式电流 | ＜1 | μA |
| 工作温度 | -40~85 | ℃ |
| 封装形式 | 6-pin WLCSP | - |

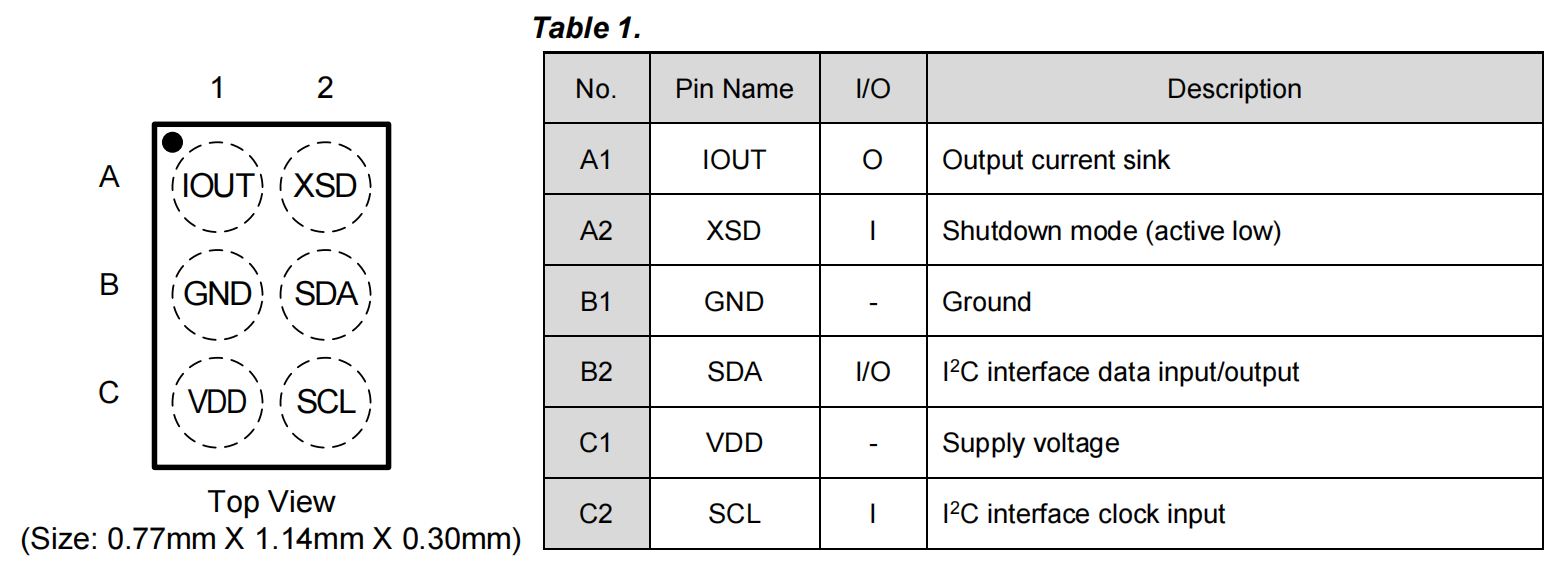

引脚定义
| 引脚编号 | 引脚名称 | 类型 | 功能描述 |
|---|---|---|---|
| A1 | IOUT | 输出 | 电流沉输出 |
| A2 | XSD | 输入 | 关断模式（低电平有效） |
| B1 | GND | 地 | 电源地 |
| B2 | SDA | 输入/输出 | I2C数据接口 |
| C1 | VDD | 电源 | 电源供电 |
| C2 | SCL | 输入 | I2C时钟接口 |
封装尺寸图
DW9714V 6-pin WLCSP封装尺寸俯视图/侧视图/底视图
封装类型：6引脚WLCSP
外形尺寸：0.77mm±0.030mm × 1.14mm±0.030mm × 0.30mm±0.041mm
焊球间距与尺寸符合微型模组高密度组装要求，适配手机超薄相机结构
芯片内部框架图

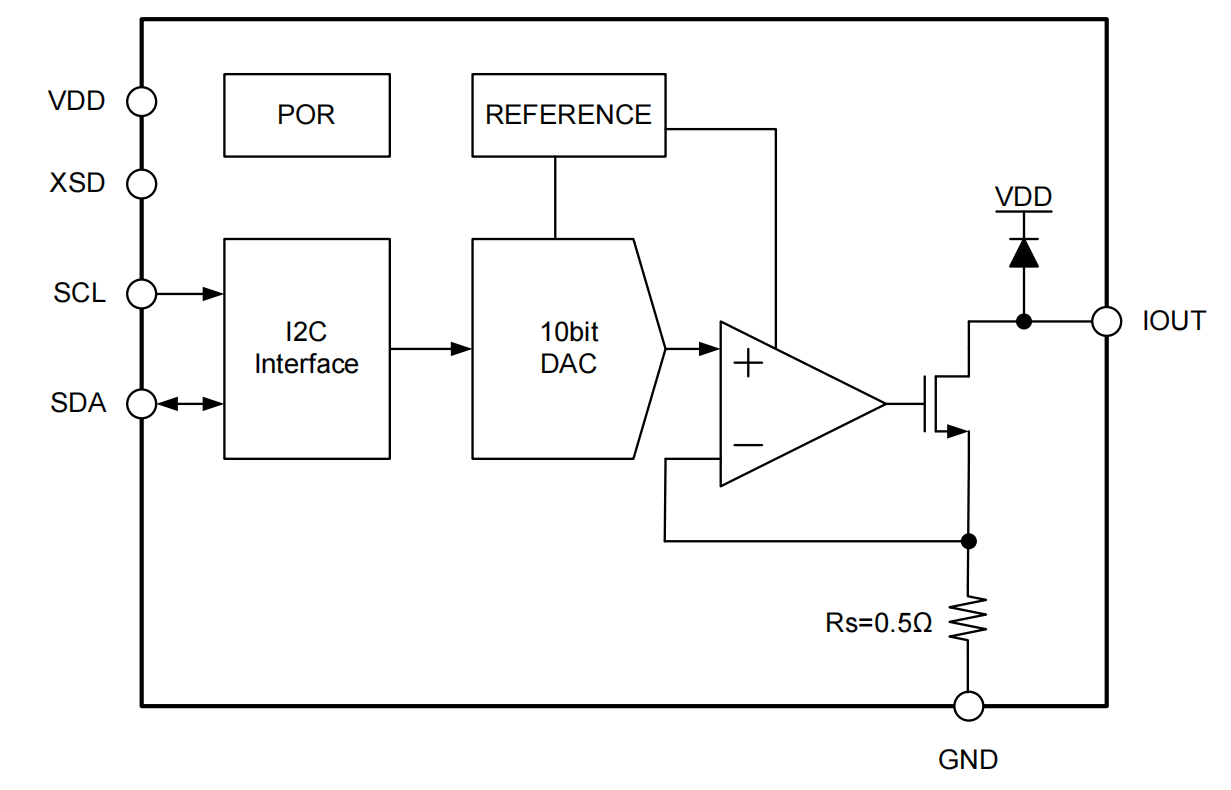

DW9714V内部功能框图
DW9714V内部集成上电复位POR、基准电压源、10位DAC、I2C接口模块、SAC智能控制模块、功率驱动输出级，整体架构精简高效，无需外部复杂元件即可实现VCM线性驱动控制。
典型应用电路图

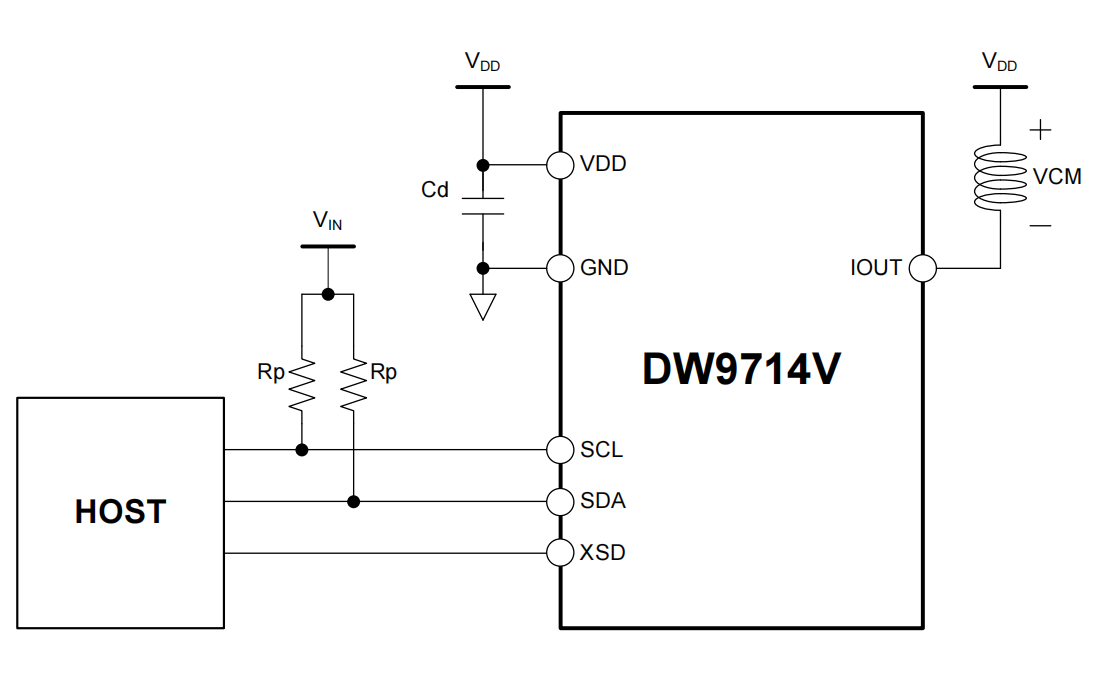

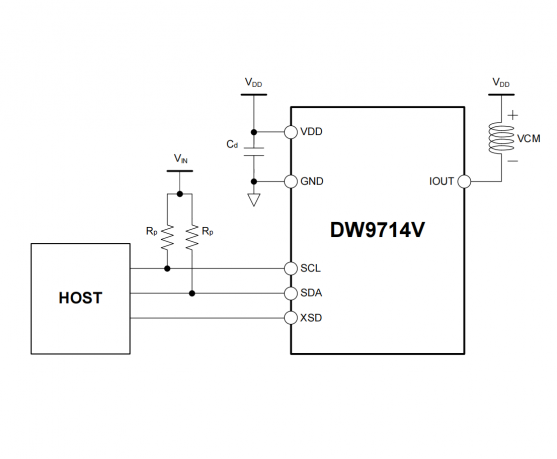

DW9714V典型应用电路原理图
VDD接供电电源，GND接地，IOUT连接VCM音圈电机
SDA、SCL分别接主机I2C数据与时钟引脚，串联1.2kΩ~4.7kΩ限流电阻
XSD引脚接主机GPIO或直接接VDD，禁止悬空
VDD与GND之间就近放置≥1μF去耦电容，保证供电稳定
应用场景
手机前置/后置摄像头自动对焦
数码相机、单反相机镜头驱动
便携式摄像机、运动相机
网络摄像头、安防监控摄像头
兼容替换与优势对比
可直接兼容替换市场主流DW9714A芯片，无需修改PCB与软件
相比同类产品，新增SAC™智能防抖控制，机械振铃抑制能力提升60%以上
输出电流精度更高，线性度INL±4LSB、DNL±1LSB，对焦更平滑无抖动
掉电功耗更低，封装尺寸更小，适配更轻薄的终端设备
应用方法
上电后等待1ms启动时间，通过I2C接口写入控制指令
支持直接驱动、线性斜率控制LSC、双电平控制DLC三种驱动模式
进阶模式支持SAC2/SAC3/SAC3.5多档智能控制，适配不同VCM特性
支持NRC降噪控制，降低VCM工作噪音，提升用户体验
