LAN1058A系列车灯驱动方案｜200V耐压、精准控温、1.65A中压线性恒流芯片
关键词：LAN1058A, LAN1058A车灯驱动, 汽车灯恒流芯片, 1.65A线性驱动, 200V高压驱动, 9V灯珠专用, 精准控温, 过温保护, ESOP8封装, 无风扇车灯方案, 广晟微半导体
LAN1058A产品概述
LAN1058A是一款专为9–10V灯珠设计、支持高功耗的汽车专用中压线性恒流芯片，仅需外接两个电阻即可构成完整恒流驱动电路，外围极简、成本低、易量产。
LAN1058A内置135℃过温保护电路，可在较高压差条件下维持较稳定的功率，并将LED灯珠温度控制在130℃以内，适配车载高温与无风扇工况。
LAN1058A内置200V功率MOS，最大应用电流1.65A；正常工作时压降小于1.5V，发热低、效率高，适合12V车载高功耗及24V货车灯应用。
LAN1058A内置高压降电流保护，输入电压达15V时自动降流，防止高压波动烧毁芯片与灯；采用ESOP8高散热封装，适配车载严苛环境。
LAN1058A核心特点
● LAN1058A外围元件极简，仅2颗电阻，电路简单、成本低、良率高
● LAN1058A精准控温，灯珠温度控制在130℃以内，适配无风扇车灯
● LAN1058A内置200V功率MOS，耐压高、抗浪涌能力强，支持12V/24V系统
● LAN1058A最大输出电流1.65A（13.5V→9V），满足高功率车灯需求
● LAN1058A15V高压自动降流，防止高压烧坏，车载更安全
● LAN1058AESOP8封装、散热优异，适配车载高温环境
LAN1058A应用领域
汽车灯、汽车小灯、示宽灯、尾灯、摩托车灯，LAN1058A均可稳定驱动
9–10V灯珠高功耗车灯、无风扇车灯、DC类LED照明，LAN1058A适配性强
12V汽车灯、24V货车灯、工程机械灯、户外照明，LAN1058A性能可靠

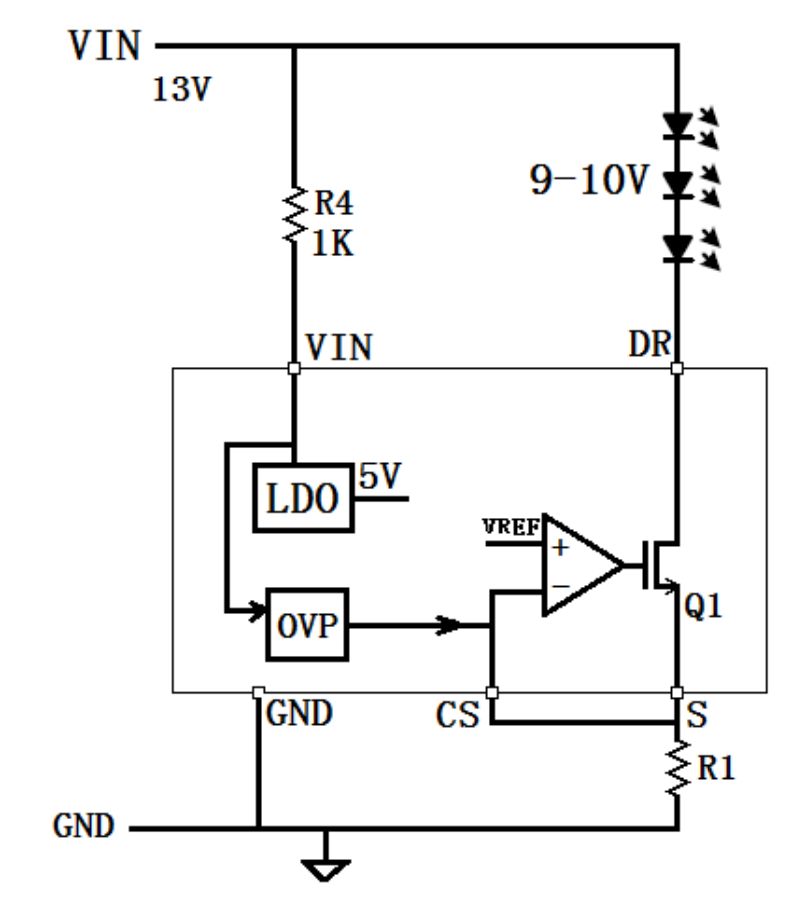

LAN1058A典型应用电路
LAN1058A订购信息
| 型号 | 封装 | 丝印 | 包装形式 |
| LAN1058A | ESOP8 | LAN1058A HAYYWW | 编带 4000/盘 |
LAN1058A脚位说明
| 引脚/部位 | 符号 | 说明 |
| 1 | VIN | LAN1058A芯片电源输入 |
| 2 | GND | LAN1058A芯片地 |
| 3 | CS | LAN1058A电流检测端 |
| 4 | S | LAN1058A功率管源极 |
| 5 | DR | LAN1058A LED恒流驱动输出，接LED负极（与底盘相连） |
| 6 | HLT/NC | LAN1058A空脚，预留温度选择（当前版本悬空135℃，接地120℃） |
| 7 | SGND/NC | LAN1058A空脚/内部信号地 |
| 8 | SEL/NC | LAN1058A空脚，预留高压保护选择（悬空无保护，接地带OVP） |
| 底盘 | DR | LAN1058A LED驱动输出，与5脚相连，接LED负极 |
备注： 本版本芯片⑥⑦⑧脚实际为空脚，建议将⑧脚连接到⑤脚，以兼容同系列产品引脚。
LAN1058A推荐功率
| 输入电压 | 输出电压 | 输出电流 |
| 13.5V | 9V | 1.65A |
| 13.5V | 12V | 不推荐使用 |
| 27V | 24V | 1.2A（详见REV1.1规格书） |
LAN1058A电气参数
| 符号 | 参数 | 条件 | 典型值 | 单位 |
| OP_VDD | 工作电压 | — | 7~200 | V |
| I_VDD | 静态电流 | VIN=12V | 180 | μA |
| VREF_CS | 基准电压 | Io=1A | 300 | mV |
| IOUT | 输出电流（9V灯珠） | Vin=13.5V | 1.65 | A |
| Rds_ON | 最低压差 | Io=1.2A | 1.0 | V |
| T_OTP | 过温保护点 | — | 135 | ℃ |
LAN1058A极限参数
| 符号 | 参数 | 最小值 | 最大值 | 单位 |
| VIN, DR_MAX | VIN/DR 最大电压 | -0.3 | 200 | V |
| CS_MAX | CS 最大电压 | -0.3 | 6 | V |
| TA | 工作温度 | -20 | 150 | ℃ |
| TSTG | 存储温度 | -40 | 150 | ℃ |
| PD | 最大功耗（ESOP8） | — | 8 | W |
广晟微线性汽车大灯驱动芯片参数对比
| 型號 | 封裝形式 | 耐壓 | 過溫保護點 | 匹配燈珠 | 最大應用電流 |
|---|---|---|---|---|---|
| LAN1032AT | SOT89-5L | 48V | 140℃ | 9V | 0.6A@Vin=13V Vout=9V |
| LAN1032E | ESOP8 | 48V | 140℃ | 9V | 0.8A@Vin=13V Vout=9V |
| LAN1161ED | ESOP8 | 100V | 120℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1163E | ESOP8 | 100V | 135℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1165ED | ESOP8 | 100V | 120℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1165E | ESOP8 | 100V | 135℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1166ED | ESOP8 | 100V | 120℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1166E | ESOP8 | 100V | 135℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1168ED | ESOP8 | 200V | 120℃ | 24V | 1.2A@Vin=27V Vout=24V |
| LAN1053A | ESOP8 | 100V | 135℃ | 9V | 1.2A@Vin=13.5V Vout=9V |
| LAN1058A | ESOP8 | 200V | 135℃ | 9V / 24V | 1.65A@13.5V→9V；1.2A@27V→24V |
重要备注说明
① 输出电流公式：Io=0.3V÷Rcs，按此设计电流。例如需要1.65A，则Rcs = 0.3V/1.65A ≈ 0.182Ω。
② 推荐使用2W导热铜基板，IC区域高导热绝缘、灯珠热电分离。IC不做热电分离，必须选择绝缘层为2W或以上导热的铜基板。
③ ⑥脚悬空135℃（当前版本固定），接地120℃（预留）；⑧脚接地可开启15V过压保护（高压降流）。
④ 12V高功耗车灯优先选用LAN1058A，24V货车灯应用请参考LAN1058A_REV1.1版本。
⑤ 防反接保护：可在VIN端口串联A7二极管或1K电阻，防止电源反接烧坏芯片。
⑥ PCB设计时，ESOP8底部散热焊盘必须紧贴铝基板/铜基板，大电流走线（S、DR、VIN）需尽量加宽。
LAN1058A 常见问题（FAQ）
- A：LAN1058A 耐压200V，最大电流1.65A（13.5V→9V），压差1.5V以内，同时支持27V→24V货车灯应用（1.2A）；LAN1053A 耐压100V，最大电流1.2A，压差＜1V。若需要更高功率（1.65A）或24V系统，选 LAN1058A；若仅12V系统且1.2A足够，选 LAN1053A。
- A：输出电流 Iout = 0.3V / Rcs。Rcs 为 CS 引脚对地的采样电阻。例如需要 1.65A，则 Rcs = 0.3V / 1.65A ≈ 0.182Ω。芯片最大输出电流为 1.65A（13.5V输入、9V灯珠），不建议超规格使用。24V应用时最大1.2A。
- A：当前版本芯片⑥脚为空脚，过温保护点固定为135℃。预留了接地120℃的选择，但需使用后续版本。如需更灵活的温控，建议选用支持外接NTC的型号（如LAN1168ED）。135℃的过温点足以将灯珠温度控制在130℃以内。
- A：将第8脚 SEL 接地（SGND），即可开启15V高压降流保护。当输入电压超过15V时，芯片会自动降低输出电流，防止因车载发电机电压过高损坏 LED 或芯片。对于12V系统强烈建议启用此功能。
- A：LAN1058A 耐压200V，可承受较高浪涌，但为防止电源反接，推荐在 VIN 输入端串联一个 A7 或 SS34 肖特基二极管；如需要通过严格的ISO7637浪涌测试，建议额外加TVS（如SMBJ36A或SMBJ70A）。对于普通汽车灯，不加TVS也可正常工作。
- A：底部散热焊盘必须紧贴铝基板/铜基板，并用导热硅脂或导热胶增强热传导。PCB设计时，加大 VIN、DR、GND 走线宽度，并在芯片周围铺铜散热。对于无风扇车灯，建议实际功率控制在芯片功耗 Pd = (Vin - Vled) * Iout ≤ 2W 以内（1.65A时Vin-Vled=4.5V，Pd≈7.4W较高，需优良散热或降低电流）。推荐在13.5V输入、9V输出时使用1.2A以下以降低发热。
- A：请拨打销售热线 18018703531 或添加微信 gsmicro_semi（备注 LAN1058A）申请免费样品。量产编带 4000 片/盘，交期 2-4 周。提供完整技术手册和参考设计。
